Stirnradflaschenzug Yalelift LH (500-10.000 kg; kurze Bauart)

Kategorie: Stirnradflaschenzüge

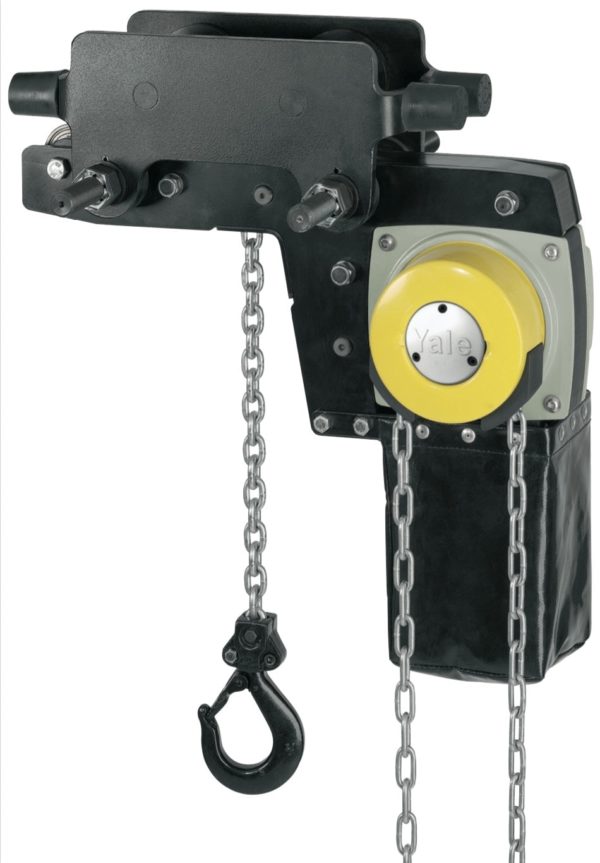

Der Stirnradflaschenzug Modell Yalelift LH mit integriertem Handfahrwerk in kurzer Bauart ist die konsequente
Weiterentwicklung des Yalelift IT. Überall wo es auf ein noch kleineres Baumaß ankommt, kommt der Yalelift LH zum Einsatz.

Ausstattung und Verarbeitung

  • Die speziell entwickelte Umlenkung und Kettenführung
    ermöglicht es den Lasthaken mit der Unterflasche
    seitlich neben dem Gerät noch weiter nach oben unter
    den Träger zu ziehen.
  • Bei der Festanbindung des innovativen Yalelift LH an
    ein Hand- oder Haspelfahrwerk, handelt es sich um die
    gleichen Fahrwerke die auch schon beim Yalelift IT zum
    Einsatz kommen.
  • Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit
    von 3.000 kg einstrangig ausgelegt.
  • Das bewährte und nahezu stufenlose Verstellsystem
    ermöglicht die einfache und schnelle Montage durch
    Einstellmuttern.
  • Die Fahrwerke bis 5 t werden für zwei Träger bereiche
    angeboten: A-Bereich bis 180 mm Trägerflanschbreite
    (Standard, deckt ca. 80 % aller Trägerbreiten ab).
    Eine Umrüstung auf den B-Bereich, bis 300 mm, ist
    problemlos möglich.
  • Die Laufrollen sind für eine maximale Neigung des
    Trägerflansches von 14 % ausgelegt (DIN 1025-1),
    optimale Laufeigenschaften werden durch gekapselte
    und dauergeschmierte Kugellager garantiert.
  • Die niedrig bauende Variante des Yalelift IT ist für einen
    weiten Trägerbereich sowie für verschiedene Profile
    (z. B. INP, IPE, IPB) einstellbar.
  • Kippsicherung und Radbruchstützen sind serienmäßig.
  • Gekapselte, dauergeschmierte und kugelgelagerte Laufrollen ermöglichen optimale Laufeigenschaften.

Optional

  • Einstellbare Überlastsicherung
  • Kettenspeicher
  • Korrosionsgeschützte Ausführung
  • Feststellvorrichtung zum Fixieren des Handfahrwerks
    auf dem Träger ohne Last (Parkposition z.B. in der Schifffahrt).

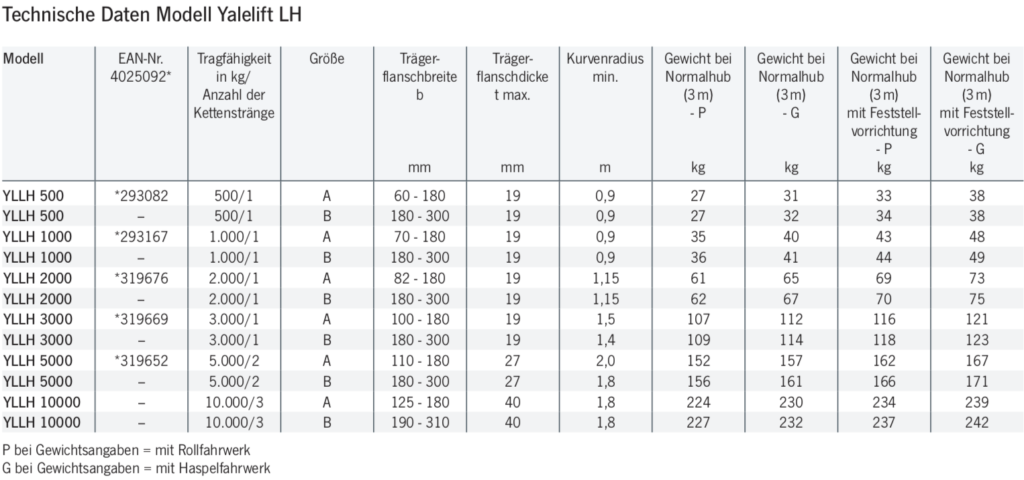

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeTrägerflaschenbreite (mm)Trägerflaschendicke t max. (mm)Fahrwerkhf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_fahrwerkhf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
YL LHP 5004025092293082500160-18019Rollfahrwerk
500160-18019rollfahrwerk
YL LHP 5004025092293082/25001180-30019Rollfahrwerk
5001180-30019rollfahrwerk
YL LHG 5004025092293082/3500160-18019Haspelfahrwerk
500160-18019haspelfahrwerk
YL LHG 5004025092293082/45001180-30019Haspelfahrwerk
5001180-30019haspelfahrwerk
YL LHP 100040250922931671000170-18019Rollfahrwerk
1000170-18019rollfahrwerk
YL LHP 10004025092293167/210001180-30019Rollfahrwerk
10001180-30019rollfahrwerk
YL LHG 10004025092293167/31000170-18019Haspelfahrwerk
1000170-18019haspelfahrwerk
YL LHG 10004025092293167/410001180-30019Haspelfahrwerk
10001180-30019haspelfahrwerk
YL LHP 200040250923196762000182-18019Rollfahrwerk
2000182-18019rollfahrwerk
YL LHP 20004025092319676/220001180-30019Rollfahrwerk
20001180-30019rollfahrwerk
YL LHG 20004025092319676/32000182-18019Haspelfahrwerk
2000182-18019haspelfahrwerk
YL LHG 20004025092319676/420001180-30019Haspelfahrwerk
20001180-30019haspelfahrwerk
YL LHP 3000402509231966930001100-18019Rollfahrwerk
30001100-18019rollfahrwerk
YL LHP 30004025092319669/230001180-30019Rollfahrwerk
30001180-30019rollfahrwerk
YL LHG 30004025092319669/330001100-18019Haspelfahrwerk
30001100-18019haspelfahrwerk
YL LHG 30004025092319669/430001180-30019Haspelfahrwerk
30001180-30019haspelfahrwerk
YL LHP 5000402509231965250002110-18027Rollfahrwerk
50002110-18027rollfahrwerk
YL LHP 50004025092319652/250002180-30027Rollfahrwerk
50002180-30027rollfahrwerk
YL LHG 50004025092319652/350002110-18027Haspelfahrwerk
50002110-18027haspelfahrwerk
YL LHG 50004025092319652/450002180-30027Haspelfahrwerk
50002180-30027haspelfahrwerk
YL LHP 10000123456789100003125-18040Rollfahrwerk
100003125-18040rollfahrwerk
YL LHP 10000123456789/2100003190-31040Rollfahrwerk
100003190-31040rollfahrwerk
YL LHG 10000123456789/3100003190-31040Haspelfahrwerk
100003190-31040haspelfahrwerk
YL LHG 10000123456789/4100003125-18040Haspelfahrwerk
100003125-18040haspelfahrwerk

Details

Yalelift LHG: 500 - 3.000 kg, einstrangig
Yalelift LHG: 5.000 kg, zweistrangig
Yalelift LHG: 10.000 kg, dreistrangig
Yalelift LHP: 500 - 3.000 kg, einstrangig
Yalelift LHP: 5.000 kg, zweistrangig
