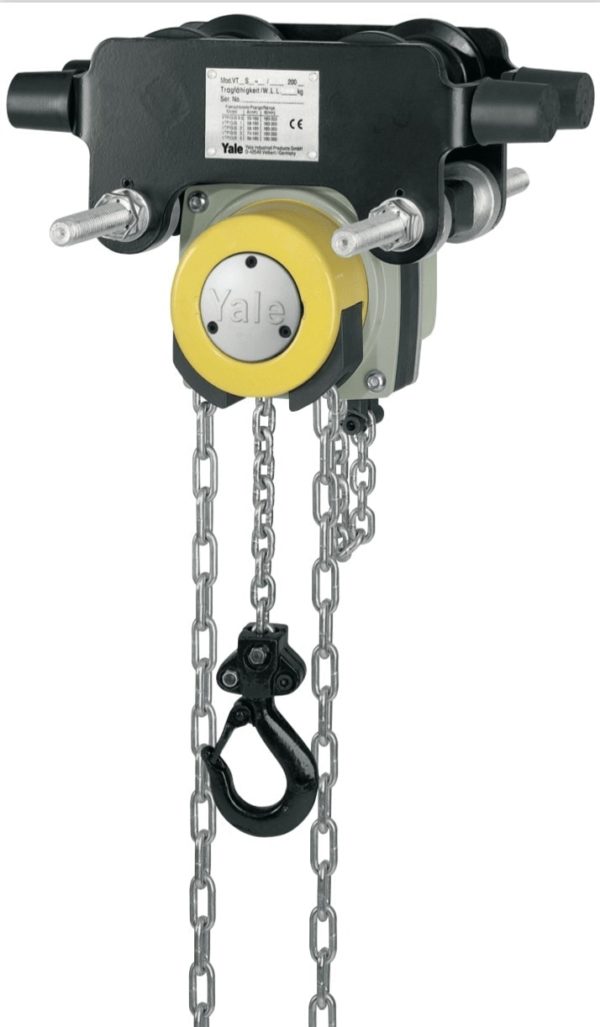

Stirnradflaschenzug Yalelift IT (500-20.000 kg)

Kategorie: Stirnradflaschenzüge

Ausstattung und Verarbeitung

  • Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangig ausgelegt, das Baumaß wurde nochmals verkürzt.
    So können auch niedrige Raumhöhen optimal genutzt werden.
  • Das bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
  • Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich.
  • Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
  • Kippsicherung und Radbruchstützen sind serienmäßig.

Optional

  • Einstellbare Überlastsicherung
  • Kettenspeicher
  • Anfahrpuffer
  • Korrosionsgeschützte Ausführung
  • Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt) bis 5.000 kg.

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

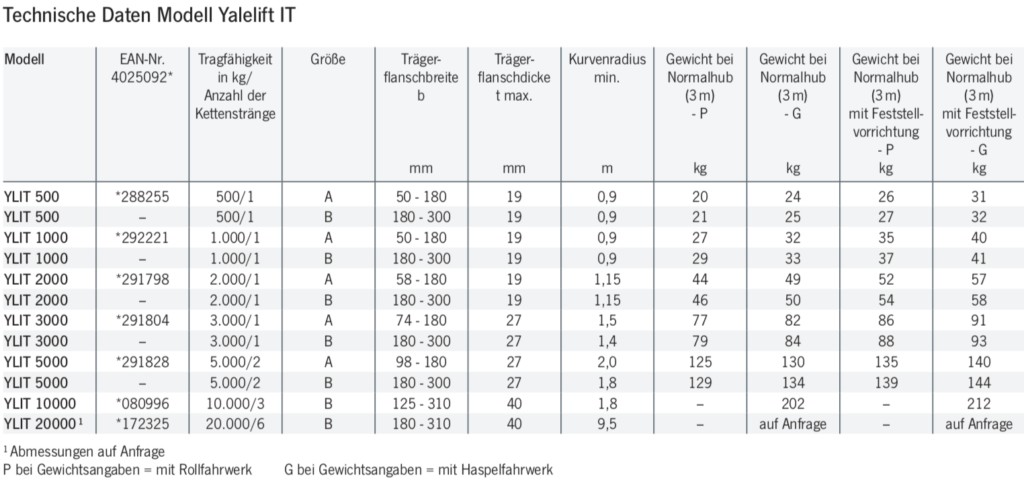

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeTrägerflaschenbreite (mm)Trägerflaschendicke t max. (mm)Fahrwerkhf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_fahrwerkhf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
YL ITP 5004025092288255500150-18019Rollfahrwerk
500150-18019rollfahrwerk
YL ITP 5004025092288255/25001180-30019Rollfahrwerk
5001180-30019rollfahrwerk
YL ITG 5004025092288255/3500150-18019Haspelfahrwerk
500150-18019haspelfahrwerk
YL ITG 5004025092288255/45001180-30019Haspelfahrwerk
5001180-30019haspelfahrwerk
YL ITP 100040250922922211000150-18019Rollfahrwerk
1000150-18019rollfahrwerk
YL ITP 10004025092292221/210001160-30019Rollfahrwerk
10001160-30019rollfahrwerk
YL ITG 10004025092292221/31000150-18019Haspelfahrwerk
1000150-18019haspelfahrwerk
YL ITG 10004025092292221/410001160-30019Haspelfahrwerk
10001160-30019haspelfahrwerk
YL ITP 200040250922917982000158-18019Rollfahrwerk
2000158-18019rollfahrwerk
YL ITP 20004025092291798/220001180-30019Rollfahrwerk
20001180-30019rollfahrwerk
YL ITG 20004025092291798/32000158-18019Haspelfahrwerk
2000158-18019haspelfahrwerk
YL ITG 20004025092291798/420001180-30019Haspelfahrwerk
20001180-30019haspelfahrwerk
YL ITP 300040250922918043000174-18027Rollfahrwerk
3000174-18027rollfahrwerk
YL ITP 30004025092291804/230001180-30027Rollfahrwerk
30001180-30027rollfahrwerk
YL ITG 30004025092291804/33000174-18027Haspelfahrwerk
3000174-18027haspelfahrwerk
YL ITG 30004025092291804/430001180-30027Haspelfahrwerk
30001180-30027haspelfahrwerk
YL ITP 500040250922918285000298-18027Rollfahrwerk
5000298-18027rollfahrwerk
YL ITP 50004025092291828/250002180-30027Rollfahrwerk
50002180-30027rollfahrwerk
YL ITG 50004025092291828/35000298-18027Haspelfahrwerk
5000298-18027haspelfahrwerk
YL ITG 50004025092291828/450002180-30027Haspelfahrwerk
50002180-30027haspelfahrwerk
YL ITP 100004025092080996100003125-31040Rollfahrwerk
100003125-31040rollfahrwerk
YL ITG 100004025092080996/2100003125-31040Haspelfahrwerk
100003125-31040haspelfahrwerk
YL ITP 200004025092172325200006180-31040Rollfahrwerk
200006180-31040rollfahrwerk
YL ITG 200004025092172325/2200006180-31040Haspelfahrwerk
200006180-31040haspelfahrwerk

Details

Yalelift ITG: 500 - 3.000 kg, einstrangig
Yalelift ITG: 5.000 kg, zweistangig
Yalelift ITG: 10.000 kg, dreistrangig
Yalelift ITP: 500 - 3.000 kg, einstrangig
Yalelift ITP: 5.000 kg, zweistrangig
