INFO

Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.

Handfahrwerk HTP (500-5.000 kg)

Kategorie: Fahrwerke & Trägerklemmen

Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Elektrohebezeug.

Ausstattung und Verarbeitung

  • Kugel gelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeigenschaften.
  • Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z. B. INP, IPE und IPB) einstellbar.
  • Die Vor- und Feineinstellung dazu erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert.
  • Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1).

Optional

  • Schwenkbare Handkettenführung.
  • Rost- und säurebeständige Handketten.
  • Anfahrpuffer
  • Korrosionsgeschützte Ausführung
  • Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt).

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

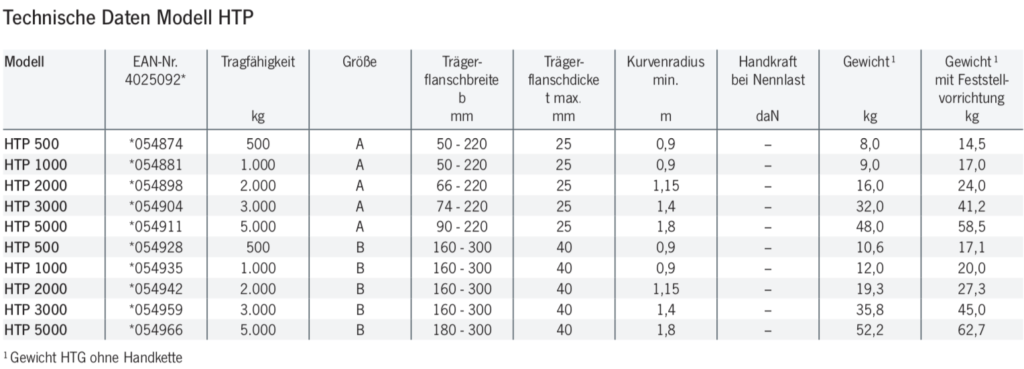

NameArtikelnrTragfähigkeit (kg)GrößeTrägerflaschenbreite (mm)Trägerflaschendicke t max. (mm)Kurvenradius min.Gewicht (kg)hf:att:pa_tragfaehigkeithf:att:pa_groesehf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_kurvenradius-minhf:att:pa_gewichthf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-der-kettenstraengehf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
HTP 5004025092054874500A50-220250,98
500a50-22025098
HTP 100040250920548811000A50-220250,99
1000a50-22025099
HTP 200040250920548982000A66-220251,1516
2000a66-2202511516
HTP 300040250920549043000A74-220251,432
3000a74-220251432
HTP 500040250920549115000A90-220251,848
5000a90-220251848
HTP 5004025092054928500B160-300400,910,6
500b160-3004009106-2
HTP 100040250920549351000B160-300400,912
1000b160-300400912
HTP 200040250920549422000B160-300401,1519,3
2000b160-30040115193-2
HTP 300040250920549593000B160-300401,435,8
3000b160-300401435-8
HTP 500040250920549665000B180-300401,852,2
5000b180-300401852-2

Details

HTP:HTG 500-5.000 kg mit Feststellvorrichtung
HTP:HTG 500-5.000 kg
