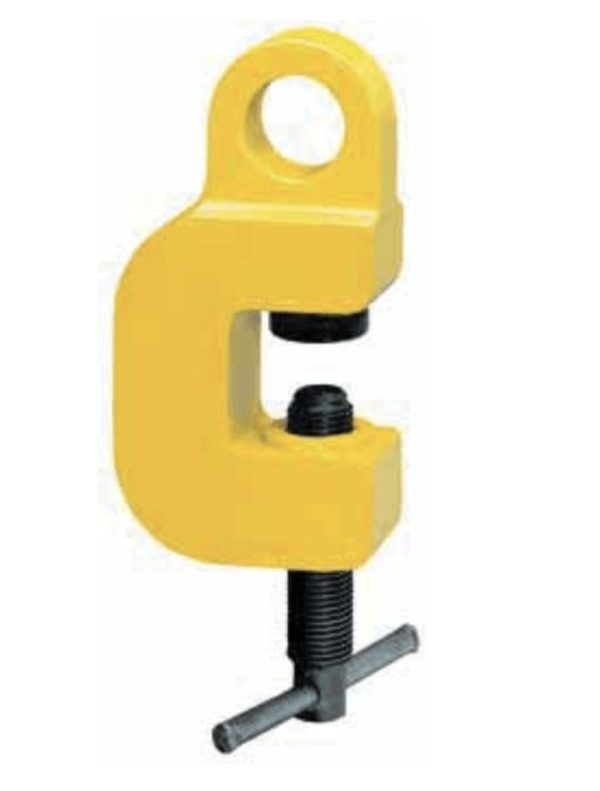

Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten.
Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Werkstück angezogen ist.
Mit Beginn des Zuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
INFO
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten.

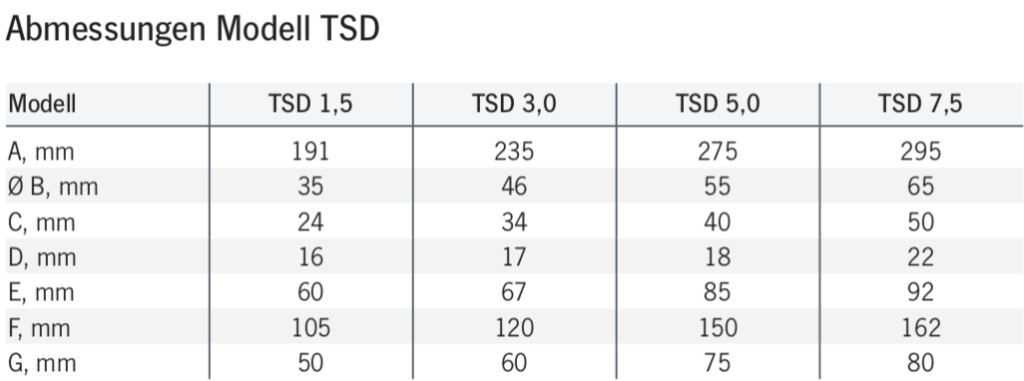

| Name | Artikelnr | Tragfähigkeit (kg) | Greifbereich Z (mm) | Gewicht (kg) | hf:att:pa_tragfaehigkeit | hf:att:pa_greifbereich-z | hf:att:pa_gewicht | hf:att:pa_abmessung-lbh | hf:att:pa_abmessungen | hf:att:pa_abmessungen-mm | hf:att:pa_antriebsmoment | hf:att:pa_antriebsmoment-max | hf:att:pa_anzahl-der-kettenstraenge | hf:att:pa_anzahl-magnete | hf:att:pa_anzahl-raeder | hf:att:pa_arbeitsbreite-z | hf:att:pa_ausfuehrung | hf:att:pa_bandbreite | hf:att:pa_bandlaenge | hf:att:pa_bauhoehe | hf:att:pa_bedienung | hf:att:pa_bereifung | hf:att:pa_breite | hf:att:pa_bruchlast | hf:att:pa_drucklinie | hf:att:pa_durchmesser | hf:att:pa_erforderliche-kurbelkraft | hf:att:pa_fahrgeschwindigkeit-m-min | hf:att:pa_fahrwerk | hf:att:pa_farbe | hf:att:pa_flachmaterial-laenge | hf:att:pa_flachmaterial-tragfaeh | hf:att:pa_flanschbreite-mm | hf:att:pa_fuer-bandbreite | hf:att:pa_gabelaussenabstand | hf:att:pa_gabelzinkenlaenge | hf:att:pa_gewicht-bei-normalhub-3m-kg | hf:att:pa_gewicht-bei-normalhub-kg | hf:att:pa_greifweite | hf:att:pa_grenzlast | hf:att:pa_groese | hf:att:pa_gurtbreite | hf:att:pa_hakenweg | hf:att:pa_handkraft-bei-nennlast-dan | hf:att:pa_hebelkraft-bei-nennlast | hf:att:pa_hebellaenge | hf:att:pa_hoehe | hf:att:pa_hub | hf:att:pa_hub-hebelumdrehung | hf:att:pa_hub-je-1m-abhaspelung-mm | hf:att:pa_hubgeschwindigkeit-1-lage | hf:att:pa_hubgeschwindigkeit-feinhub | hf:att:pa_hubgeschwindigkeit-haupthub | hf:att:pa_hubgeschwindigkeit-m-min | hf:att:pa_hubgeschwindigkeit-nennlast | hf:att:pa_hubgeschwindigkeit-o-lage | hf:att:pa_hubkraft-bei-nennlast | hf:att:pa_hublast | hf:att:pa_kettenabmessung-d-x-t | hf:att:pa_kurbellaenge | hf:att:pa_kurvenradius-min | hf:att:pa_ladeflaeche-vorne | hf:att:pa_laenge | hf:att:pa_laenge-festende | hf:att:pa_laenge-losende | hf:att:pa_mass-c | hf:att:pa_mass-d | hf:att:pa_mass-e | hf:att:pa_materialstaerke-min | hf:att:pa_maultiefe | hf:att:pa_maulweite | hf:att:pa_messbereich-t | hf:att:pa_motorleistung-kw | hf:att:pa_neigungswinkel | hf:att:pa_nennlast | hf:att:pa_nutzbare-seillaenge-1-lage | hf:att:pa_nutzbare-seillaenge-max | hf:att:pa_nutzbare-seillaenge-o-lage | hf:att:pa_passend-rundschlingen | hf:att:pa_plattformbreite | hf:att:pa_plattformhoehe | hf:att:pa_plattformlaenge | hf:att:pa_prueflast-kg | hf:att:pa_raeder-durchmesser | hf:att:pa_raederdurchmesser | hf:att:pa_rundmaterial-durchmesser | hf:att:pa_rundmaterial-laenge | hf:att:pa_rundmaterial-tragfaehigkeit | hf:att:pa_schlepplast | hf:att:pa_seilauszug | hf:att:pa_seildurchmesser | hf:att:pa_seilvorschub-pro-doppelhub | hf:att:pa_seilzuglast-umlenkung-180 | hf:att:pa_seilzuglast-umlenkung-90 | hf:att:pa_senkgeschwindig-nennlast | hf:att:pa_traegerflaschenbreite-mm | hf:att:pa_traegerflaschendicke-t-max | hf:att:pa_tragfaehigkeit-auf-dem-horn | hf:att:pa_tragfaehigkeit-auf-klaue | hf:att:pa_tragfaehigkeit-max | hf:att:pa_tragfaehigkeit-min | hf:att:pa_traglast | hf:att:pa_traglast-1-lage | hf:att:pa_traglast-oberste-lage | hf:att:pa_triebwerksgruppe | hf:att:pa_trommeldurchmesser-mm | hf:att:pa_trommellaenge | hf:att:pa_uebersetzung | hf:att:pa_vierkantaufnahme | hf:att:pa_wellendurchmesser | hf:att:pa_wellenlaenge | hf:att:pa_zahnstangenlaenge | hf:att:pa_zu-oder-drucklast | hf:att:pa_zugkraft | hf:att:pa_zugoese | hf:att:pa_zulaessige-zurrkraft | hf:att:pa_zurrkraft-lc | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSD 1,5 | 4025092550598 | 1500 | 0 - 35 | 4,8 | | 1500 | 0-35 | 48-2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TSD 3,0 | 4025092550864 | 3000 | 0 - 35 | 8,1 | | 3000 | 0-35 | 81 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TSD 5,0 | 4025092551717 | 5000 | 0 - 40 | 14,5 | | 5000 | 0-40 | 145 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TSD 7,5 | 4025092550987 | 7500 | 0 - 40 | 18,1 | | 7500 | 0-40 | 181-2 |
