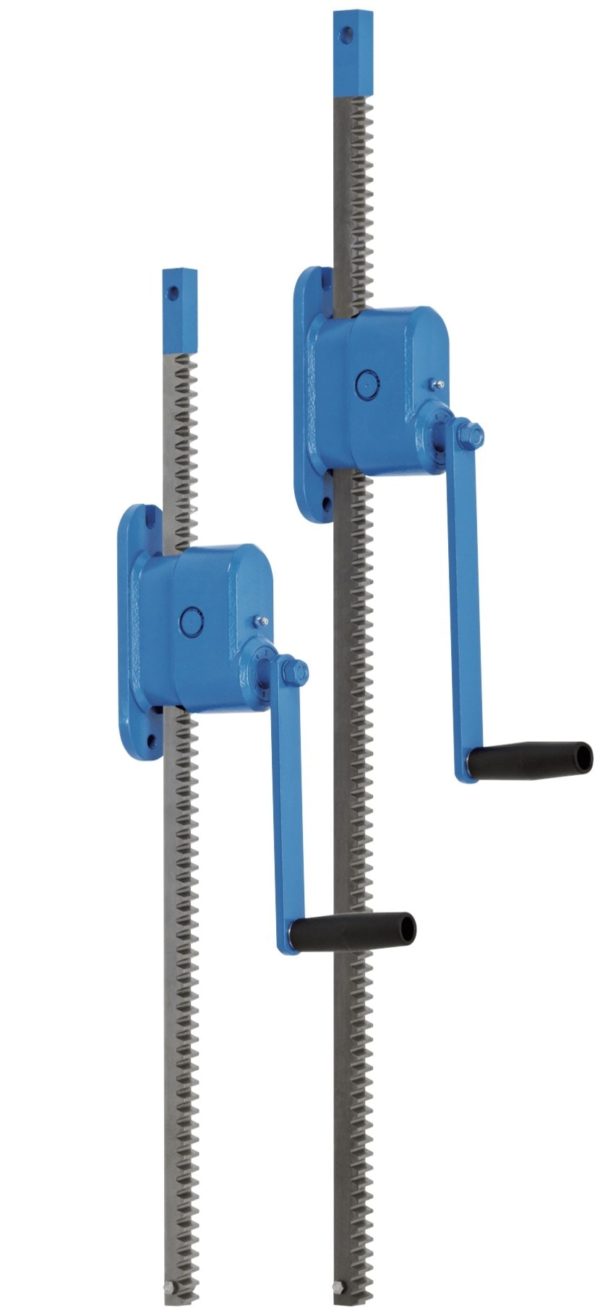

Zanhstangenwandwinden ZWW-L & ZWW (250-10.000kg)

Frage zum Produkt stellen
Varianten ansehen
Kategorie: Zahnstangenwinden

Zahnstangenwandwinden werden zum Heben, Senken, Ziehen und Drücken von Lasten verwendet.

Ausstattung und Verarbeitung

  • Robuste Stahlausführung mit sorgfältig gearbeiteten Schnecken- und Stirnradgetrieben für leichtgängige manuelle Bedienung.
  • Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last.
  • Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung.
  • Bis 1.000 kg Hublast Druck- und Zugbelastung gleich.
  • Von 1.500 kg – 10.000 kg Hublast entweder für Druck- oder für Zugbelastung einsetzbar.
  • Stabile Wandbefestigung.

Optional

  • Verbesserter Korrosionsschutz durch Verzinkung oder Sonderanstrich der Zahnstange.
  • Andere Zahnstangenlängen auf Anfrage möglich.
  • Symmetrische Verzahnung bei den ZWW Modellen auf Anfrage möglich.
  • Kurbel mit Klappgriff für Modelle ZWW-L.
  • Montageplatte (EAN 4053981283401) für die Modelle ZWW-L 250 und ZWW-L 500 mit altem Bohrungs- abstand (165 mm) verfügbar. Somit ist ein eins zu eins Austausch zwischen alt (ZWW 250/500 kg) und neu (ZWW-L) gewährleistet.

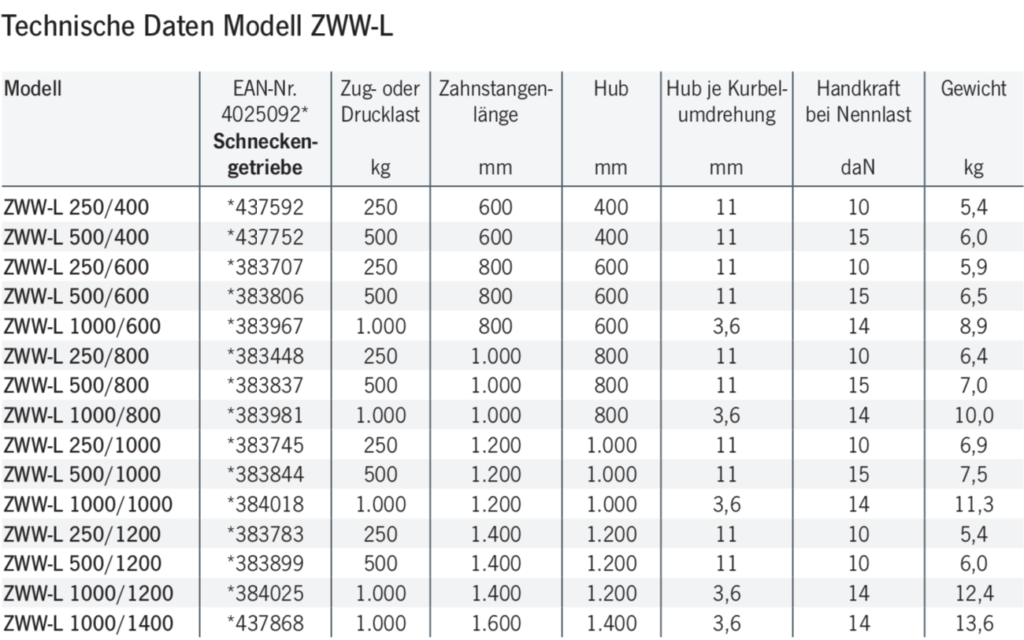

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrZug- oder Drucklast (kg)Zahnstangenlänge (mm)Hub (mm)Handkraft bei Nennlast (daN)Gewicht (kg)hf:att:pa_zu-oder-drucklasthf:att:pa_zahnstangenlaengehf:att:pa_hubhf:att:pa_handkraft-bei-nennlast-danhf:att:pa_gewichthf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-der-kettenstraengehf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeithf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
ZWW-L 250/400 Schneckengetriebe4025092437592250600400105,4
2506004001054-2
ZWW-L 500/400 Schneckengetriebe4025092437752500600400156
500600400156
ZWW-L 250/600 Schneckengetriebe4025092383707250800600105,9
2508006001059-2
ZWW-L 500/600 Schneckengetriebe4025092383806500800600156,5
5008006001565-2
ZWW-L 1000/600 Schneckengetriebe40250923839671000800600148,9
10008006001489
ZWW-L 250/800 Schneckengetriebe40250923834482501000800106,4
25010008001064-2
ZWW-L 500/800 Schneckengetriebe40250923838375001000800157
5001000800157
ZWW-L 1000/800 Schneckengetriebe4025092383981100010008001410
100010008001410
ZWW-L 250/1000 Schneckengetriebe402509238374525012001000106,9
250120010001069-2
ZWW-L 500/1000 Schneckengetriebe402509238384450012001000157,5
500120010001575-2
ZWW-L 1000/1000 Schneckengetriebe40250923840181000120010001411,3
10001200100014113
ZWW-L 250/1200 Schneckengetriebe402509238378325014001200105,4
250140012001054-2
ZWW-L 500/1200 Schneckengetriebe402509238389950014001200106
50014001200106
ZWW-L 1000/1200 Schneckengetriebe40250923840251000140012001412,4
10001400120014124
ZWW-L 1000/1400 Schneckengetriebe40250924378681000160014001413,6
10001600140014136-2
ZWW 1500/800 Sifeku4025092654272150010908002811
150010908002811
ZWW 3000/565 Sifeku402509265364030009755652819
30009755652819
ZWW 5000/700 Sifeku4025092995931500011707002828
500011707002828
ZWW 10000/700 Siku40250922850871000012407004055
1000012407004055

Details

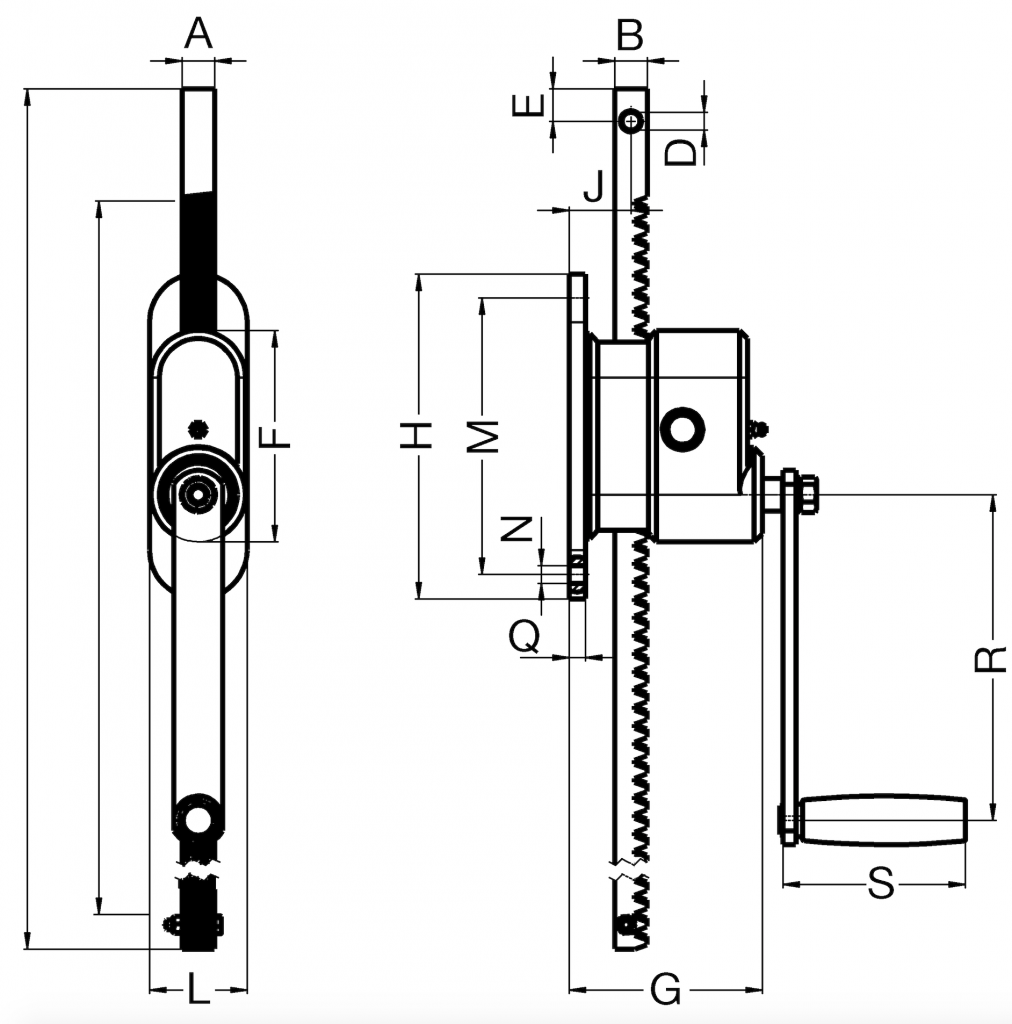

ZWW-L, Tragfähigkeit 250-500 kg

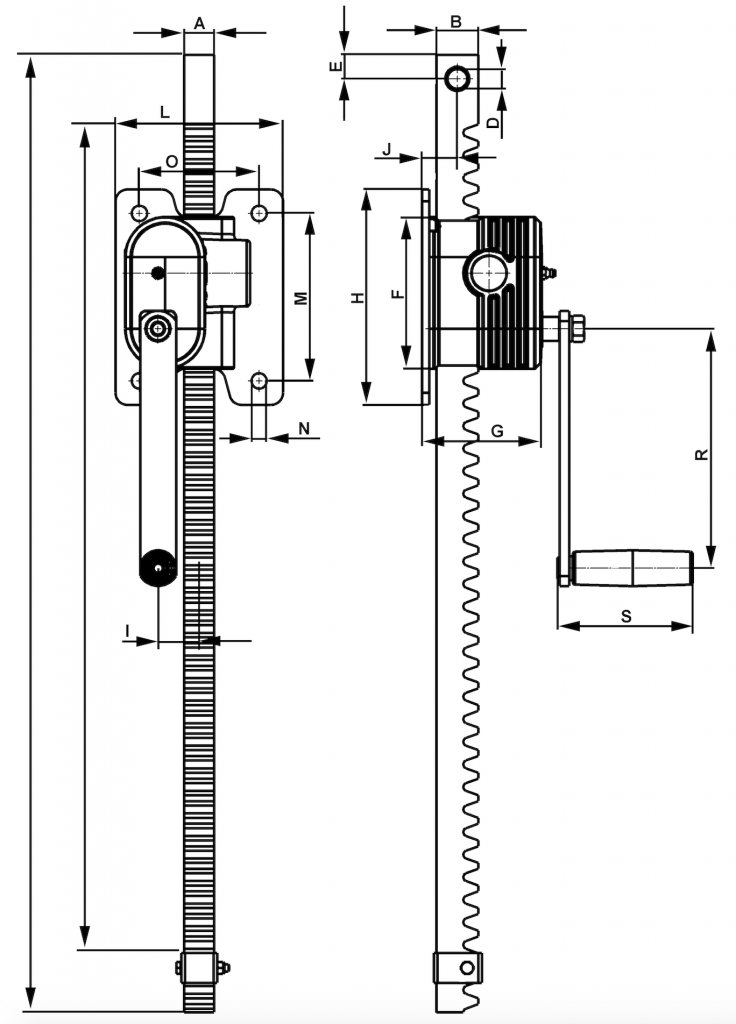

ZWW-L, Tragfähigkeit 1.000 kg

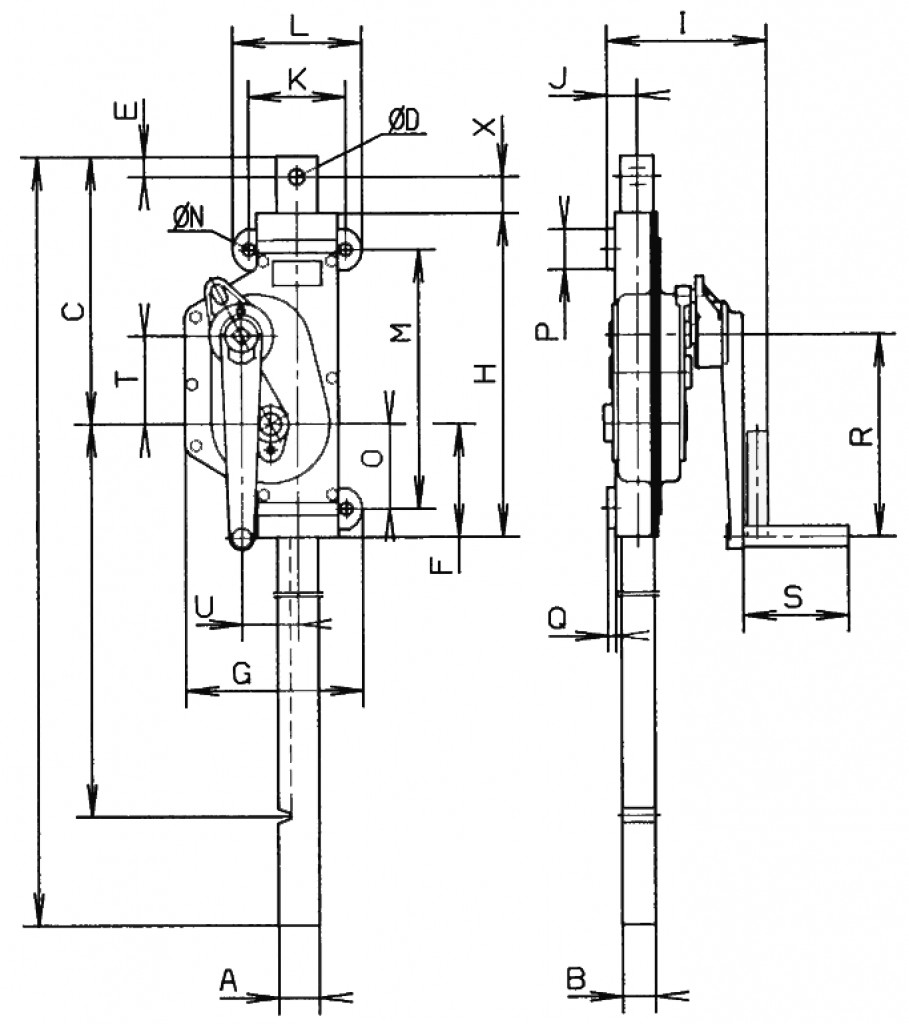

ZWW, Tragfähigkeit 1.500-10.000 kg
