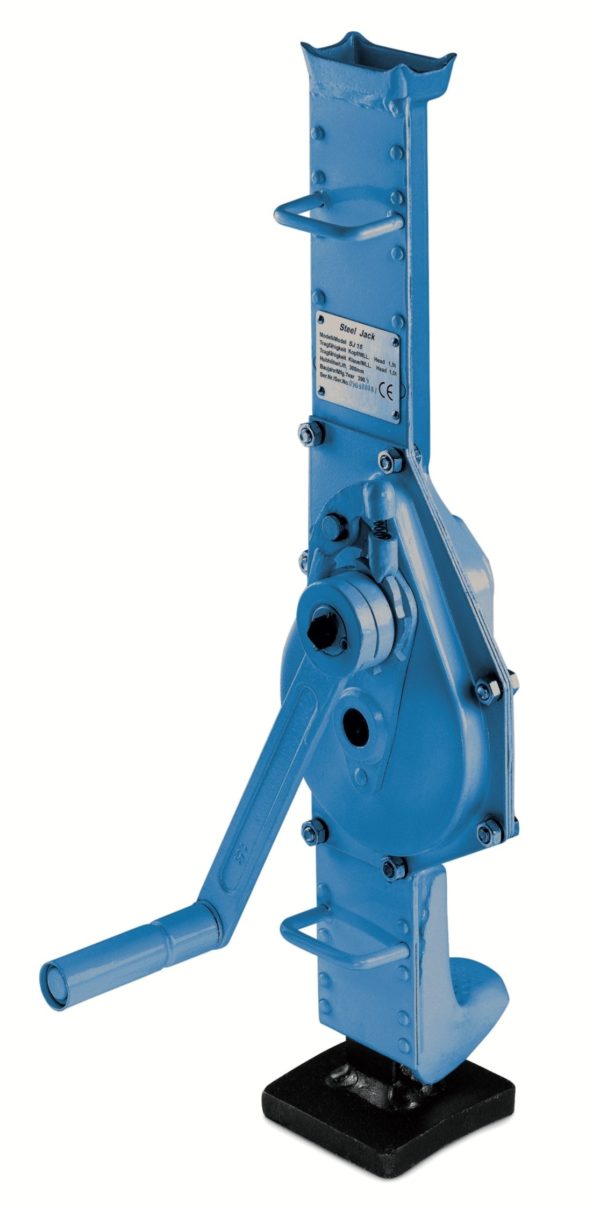

Stahlwinde SJ (1.500-10.000 kg)

Kategorie: Zahnstangenwinden

DIN Stahlwinden werden zum Abstützen, zum Unterbauen gehobener Lasten und für Montagearbeiten verwendet. Das Einsatzgebiet umfasst Wartung und Reparatur, Schiffbau, den Bausektor sowie die Landwirtschaft.

Ausstattung und Verarbeitung

  • Die präzise gefertigten Getriebe mit optimaler Übersetzung sorgen für einen geringen Kraftaufwand und besseren Ablauf.

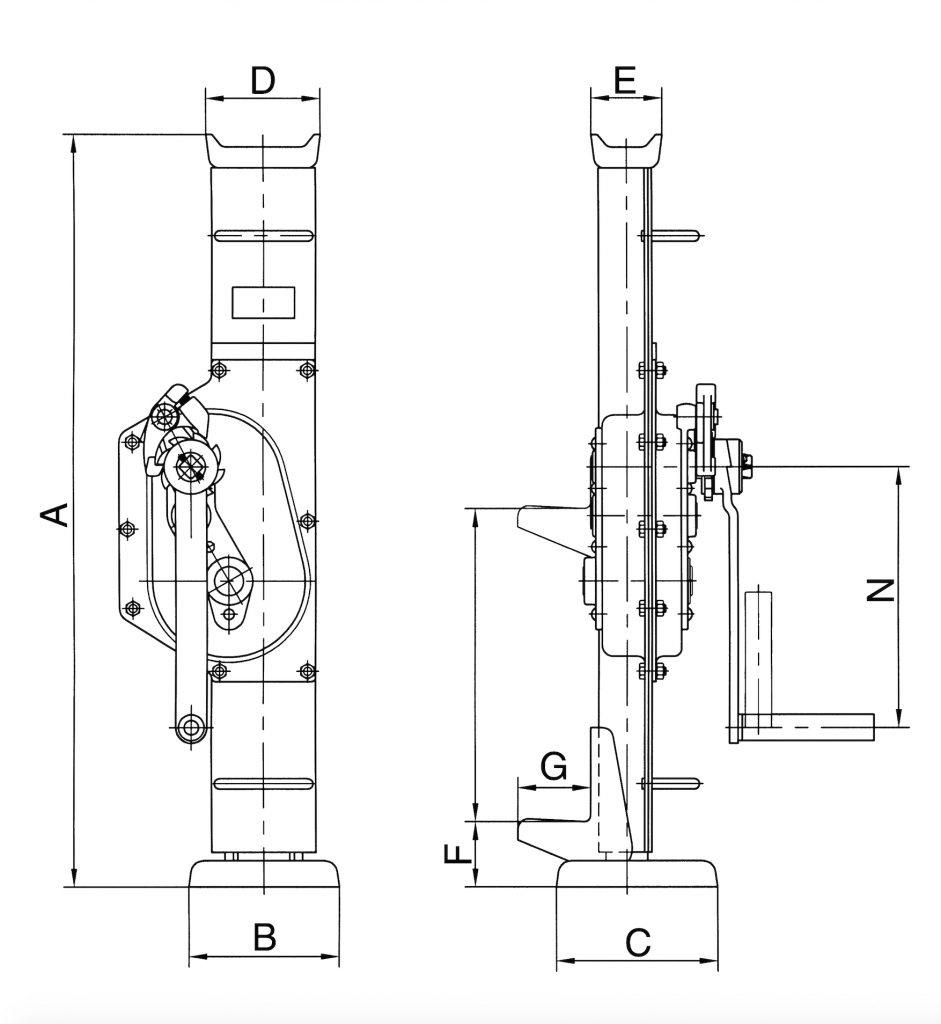

  • Die Last wird entweder auf der Klaue, oder dem Kopf der Stahlwinde aufgenommen.
  • Zum Heben wird das Gehäuse durch den Einsatz der Handkurbel an der Zahnstange einfach und bequem nach oben bewegt.
  • Die selbsthemmende Sicherheitskurbel wirkt als Rückschlagsicherung, der umlegbare Gummigriff schafft Bewegungsspielraum und vermindert das Verletzungsrisiko.
  • Die Lastdruckbremse hält die Last in jeder Lage sicher. Der axiale Bremsdruck wird von der Last selbst hervorgerufen und ist daher proportional zur Größe der Belastung.
  • Keine Traglastreduzierung auf der Klaue.

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

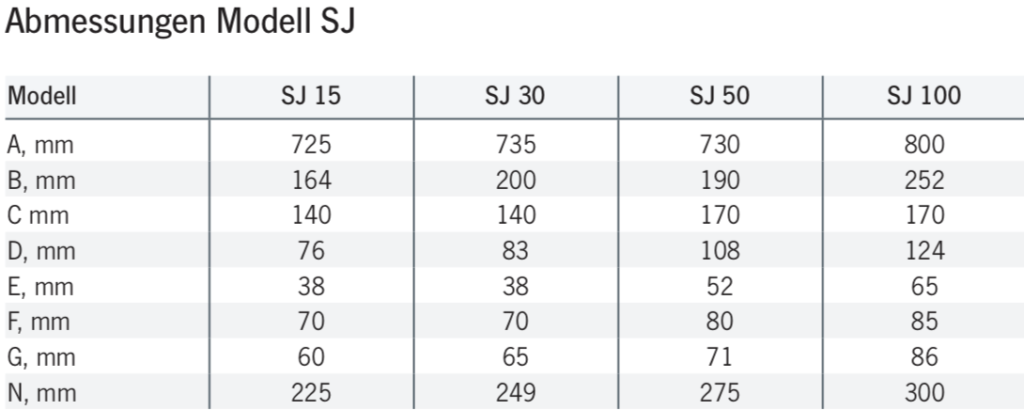

NameArtikelnrTragfähigkeit (kg)Bauhöhe (mm)Hub (mm)Handkraft bei Nennlast (daN)Gewicht (kg)hf:att:pa_tragfaehigkeithf:att:pa_bauhoehehf:att:pa_hubhf:att:pa_handkraft-bei-nennlast-danhf:att:pa_gewichthf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-der-kettenstraengehf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
SJ 15402509208089715007253602817
15007253602817
SJ 30402509207987730007353602820
30007353602820
SJ 50402509207988450007303502827
50007303502827
SJ 1004025092080903100008004105643
100008004105643
