Stirnradflaschenzug VSIII (250-5.000 kg)

Kategorie: Stirnradflaschenzüge

Der neu konzipierte Stirnradflaschenzug VSIII ist eine innovative Weiterentwicklung aus dem Hause Yale.
Die verbesserte Handkettenführung sorgt für einen reibungslosen Ablauf der Handkette ohne verkanten oder verklemmen. Hochwertige Lager in Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebsritzel. Optimierte Handkräfte bieten einfache Handhabung.

Ausstattung und Verarbeitung

  • Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sowie der verstärkte Handraddeckel, sorgen für erhöhte Stabilität.
  • Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.
  • Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
  • Verzinkte und gelbchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz.
  • Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.

Optional

  • Überlastsicherung

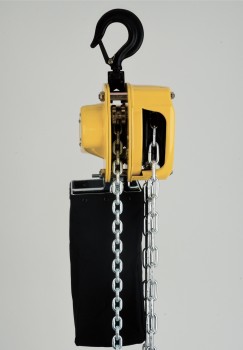

  • Kettenspeicher

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeHub je 1m Abhaspelung (mm)Hubkraft bei Nennlast (daN)Gewicht bei Normalhub 3m (kg)hf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubkraft-bei-nennlasthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
VSIII 0,25/14025092665322250150203,9
2501502039
VSIII 0,5/14025092949545500126219
500126219
VSIII 1,0/1402509294992710001242411,5
100012424115
VSIII 1,5/1402509259385415001173017,5
150011730175
VSIII 2,0/1402509294993420001193219
20001193219
VSIII 2,0/2402509294994120002152917,3
200021529173
VSIII 3,0/1402509294995830001124031
30001124031
VSIII 3,0/2402509294996530002103727
30002103727
VSIII 5,0/240250929499725000284143
5000284143
