  7. Seildurchlaufwinden YaleMtrac für Materialtransport

Optional

  • Andere Betriebsspannungen
  • Funkfernsteuerung
  • Synchronsteuerung für den Betrieb mit mehreren Geräten.
  • Endschalter für Auf- und Abwärtsfahrt.
  • Betriebsstundenzähler
  • Fangvorrichtungen (Übergeschwindigkeits- oder Schräglagen-Auslösung, vorgeschrieben für den Einsatz im Personentransport).
  • Adapter für die Befestigung mit einem Schäkel.
  • Seile für Durchlaufwinden und Fangvorrichtung
  • Überlastabschaltung (für Personentransportwinden im Lieferumfang enthalten).
  • Seilwickler zum Verstauen des lastfreien Seiles.

INFO

Für den Einsatz im Personentransport zertifiziert nach DIN EN 60204-32 von einer unabhängigen Prüfanstalt (DGUV).

Seildurchlaufwinden YaleMtrac für Materialtransport

Kategorie: Seildurchlaufwinden

Bei den neuen YaleMtrac Seildurchlaufwinden wird das Seil angetrieben, ohne es zu speichern, so dass uneingeschränkte Hubhöhen bzw. Zuglängen ermöglicht werden. Im Gegensatz zu Trommelwinden läuft das Seil immer an der gleichen Stelle in das Gerät ein, eine ungewünschte Hakenwanderung wird so vermieden, Seilgeschwindigkeit und Zugkraft bleiben konstant.

Seildurchlaufwinden eignen sich für das Heben und Ziehen von Lasten in unterschiedlichen Einsatzfällen, z.B. bei Waggons, Rollgerüsten oder auch an Windkraftanlagen.

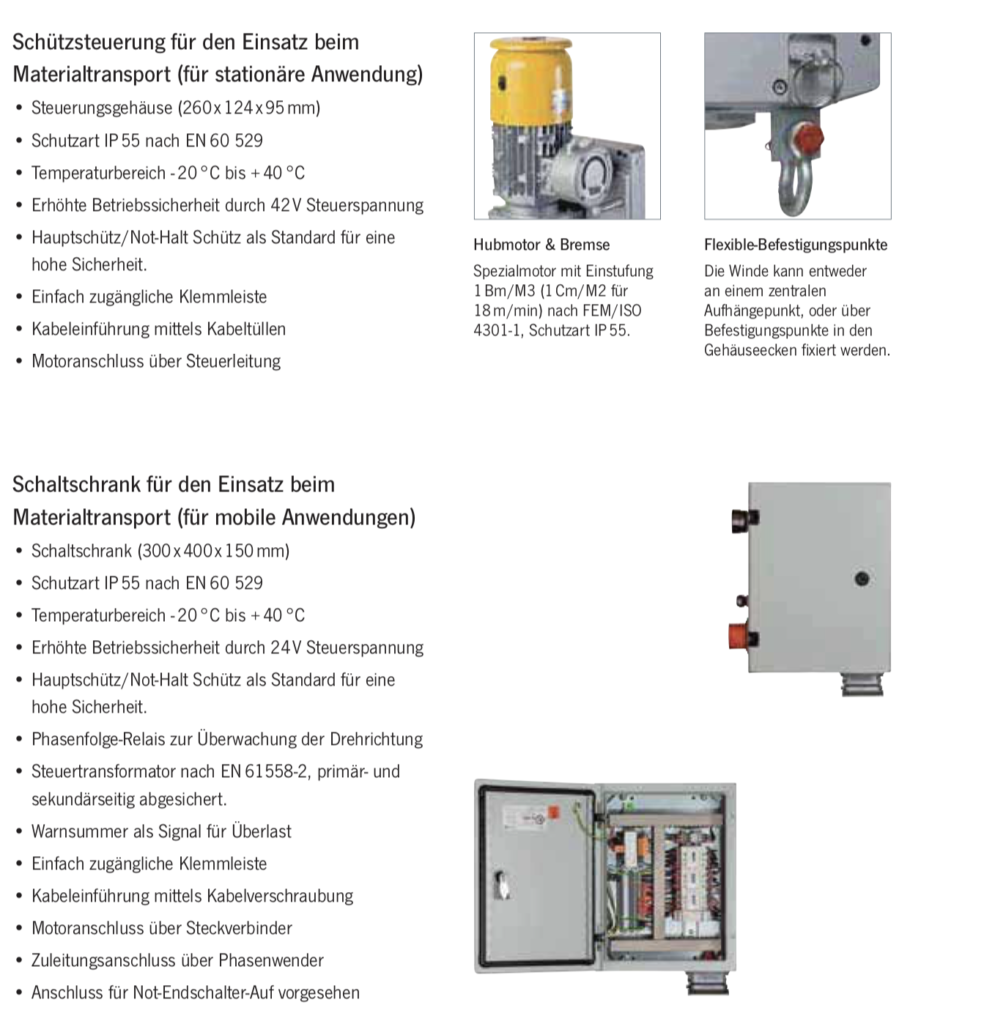

Ausstattung und Verarbeitung

  • Das robuste, präzise gearbeitete Aluminium-Druckgußgehäuse sorgt für geringes Eigengewicht bei hoher Festigkeit. Standardisierte Baugruppen überzeugen durch leichte Zugänglichkeit zu allen Verschleißteilen.
  • Getriebe und Treibscheibe aus gehärtetem Stahl garantieren einen geringen Verschleiß der Komponenten.
  • Hubkraftbegrenzer als Standard (nur für Personenwinden).
  • Die Winde kann an einem zentralen Aufhängepunkt über einem Lastbolzen aufgehangen werden. Alternativ stehen Befestigungspunkte in den Gehäuseecken zur flexiblen Fixierung der Winde mit Schrauben oder Bolzen zur Verfügung.
  • Triebwerksgruppe: 1 Bm/M3 (1 Cm/M2 für 18 m/min) nach FEM/ISO.
  • Motoren gemäß VDE 0530 in Schutzart IP 55, gegen Eindringen von Staub und Strahlwasser.
  • Standard Betriebsspannung: Eurospannung 400 V, 3 Ph, 50 Hz alternativ 460 V, 3 Phasen, 60 Hz.
  • 24 V Steuerspannung (außer für Materialtransportsteuerung für stationäre Anwendungen – 42 V).
  • Phasenwächter (außer für Materialtransportsteuerung für stationäre Anwendungen) für einfachen und sicheren Anschluss an wechselnde Stromquellen.
  • Hubmotor mit thermischer Überlastsicherung als Standard für längere Lebensdauer.
  • Zertifiziert von einer unabhängigen Prüfanstalt (DGUV).
  • Für den Einsatz im Personentransport zertifiziert nach EN 1808 von einer unabhängigen Prüfanstalt (DGUV).

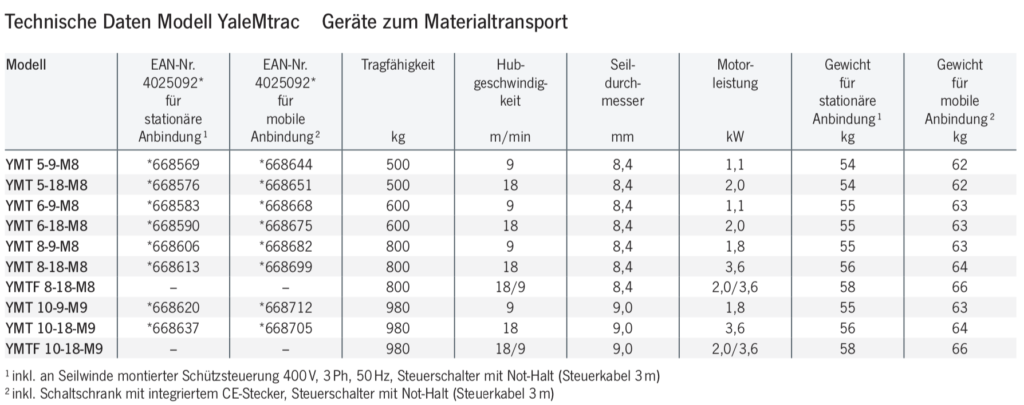

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrTragfähigkeit (kg)Hubgeschwindigkeit m/minSeildurchmesser (mm)Motorleistung (KW)hf:att:pa_tragfaehigkeithf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_seildurchmesserhf:att:pa_motorleistung-kwhf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-der-kettenstraengehf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
YMT 5-9-M8 mobile Anbindung402509266864450098,41,1
50098411
YMT 5-18-M8 mobile Anbindung4025092668651500188,42
50018842
YMT 6-9-M8 mobile Anbindung402509266866860098,41,1
60098411
YMT 6-18-M8 mobile Anbindung4025092668675600188,42
60018842
YMT 8-9-M8 mobile Anbindung402509266868280098,41,8
80098418
YMT 8-18-M8 mobile Anbindung4025092668699800188,43,6
800188436
YMTF 8-18-M8 mobile Anbindung80018/98,42,0/3,6
800189842036
YMT 10-9-M9 mobile Anbindung4025092668712980991,8
9809918
YMT 10-18-M9 mobile Anbindung40250926687059801893,6
98018936
YMTF 10-18-M9 mobile Anbindung98018/992,0/3,6
98018992036
YMT 5-9-M8 für stationäre Anbindung402509266856950098,41,1
50098411
YMT 5-18-M8 für stationäre Anbindung4025092668576500188,42
50018842
YMT 6-9-M8 für stationäre Anbindung402509266858360098,41,1
60098411
YMT 6-18-M8 für stationäre Anbindung4025092668590600188,42
60018842
YMT 8-9-M8 für stationäre Anbindung402509266860680098,41,8
80098418
YMT 8-18-M8 für stationäre Anbindung4025092668613800188,43,6
800188436
YMTF 8-18-M8 für stationäre Anbindung80018/98,42,0/3,6
800189842036
YMT 10-9-M9 für stationäre Anbindung4025092668620980991,8
9809918
YMT 10-18-M9 für stationäre Anbindung40250926686379801893,6
98018936
YMTF 10-18-M9 für stationäre Anbindung98018/992,0/3,6
98018992036
