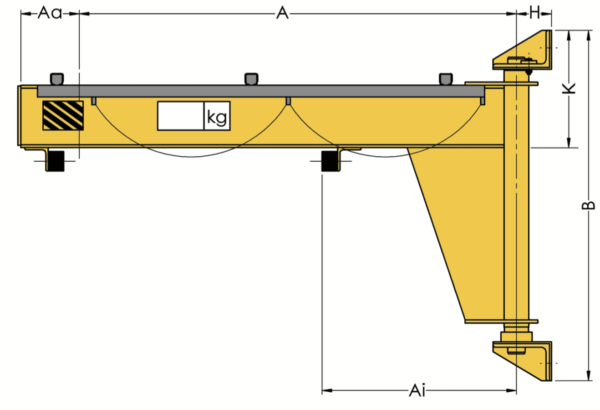

Hochgezogener Ausleger mit optimierter Höhe, Schwenkbereich 180°
Leichte Bauart in verwindungsfreier, niedrigbauender Vollwand-Stahlkonstruktion. Ausleger mit Gleitlagerung, durchgehende Wandkonsole zur Befestigung des Wandschwenkkranes an einer bauseitigen Betonwand oder Beton- bzw. Stahlstütze.
Bei Befestigung von Wandschwenkkranen unmittelbar an einer Wand und der Verwendung von Schleppkabel-Stromzuführungen kann es, in Abhängigkeit von der Größe des Hebezeuges, zu Einschränkungen im Schwenkbereich kommen. Erforderliche Schwenkanschläge sind ggf. gesondert anzufragen.

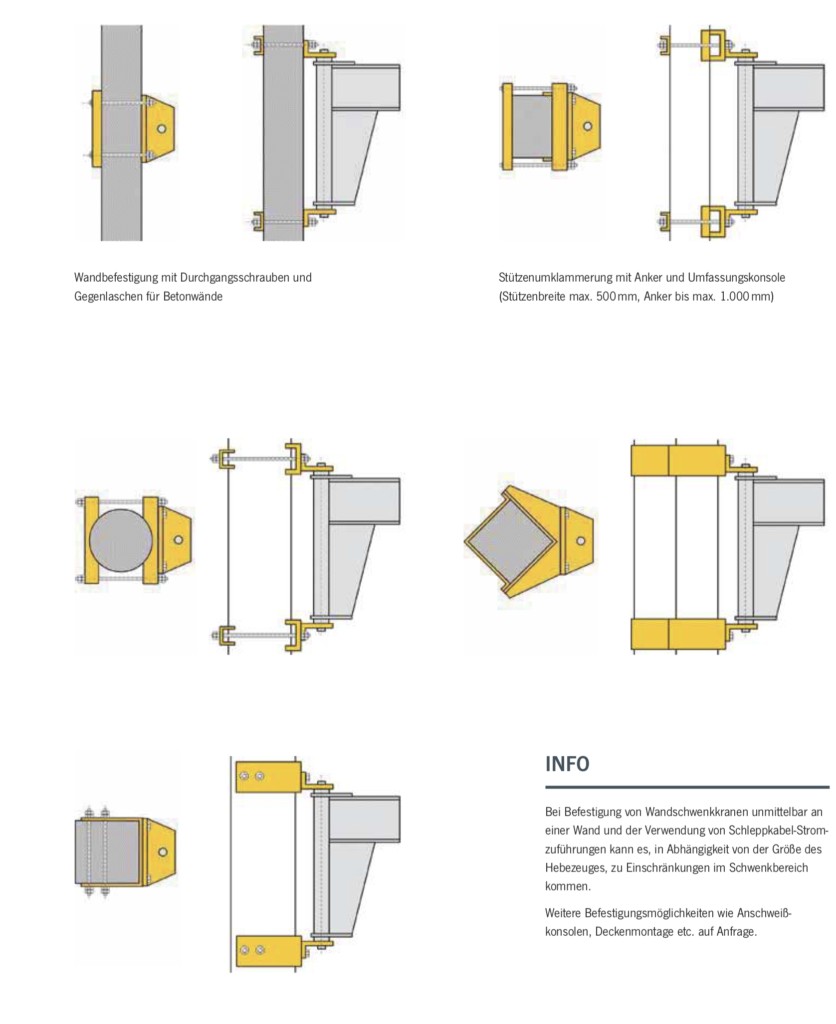

Befestigung
- Wandbefestigung mit Durchgangsschrauben und Gegenlaschen für Betonwände.
- Stützenumklammerung mit Anker und Umfassungskonsole (Stützenbreite max. 500 mm, Anker bis max. 1.000 mm).
- Alternative Befestigungsmöglichkeiten auf Anfrage.
Lieferumfang
- Grundelektrik bestehend aus abschließbarem Aufbau- Netztrennschalter, Rundkabel-Stromzuführung im Bereich des Kranes mit Kabelhalterohr bis 4.000 mm Ausladung.
- Ab 4.500 mm Ausladung mit Schleppkabel-Stromzuführung. Wegen des Kabeldurchhanges empfehlen wir, bei niedrigeren Kranen schon bei kürzerer Ausladung eine Schleppleitung einzusetzen.
- Mit Katzfahrendanschlägen vorne und hinten.
- Komplette Krandokumentation mit bescheinigter Vor- und Bauprüfung sowie Betriebsanleitung.
