Optional

  • Seilandruckrolle: Unterstützt ein geordnetes Aufspulen des Seiles, speziell bei hohen Hubhöhen.
  • Schlaffseilschalter: Verhindert ungewolltes Abwickeln bei unbelastetem Drahtseil.
  • Steuerschalter mit 3 m Steuerkabel: Mehr Bewegungsfreiheit für den Anwender, besserer Einblick in den Arbeitsbereich der Seilwinde.
  • Frequenzumrichter (SL 1 – SL 3): Stufenlose Seilgeschwindigkeit über Potentiometer regelbar, Regelbereich 20-87 Hz (SL 3 = 20-50 Hz). Der Frequenzumrichter ermöglicht ein feinfühliges und schonendes Bewegen von Lasten.

INFO

Weitere Optionen und Sonderausführungen können für die BETA EL Winde angeboten werden.

Pfaff Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.

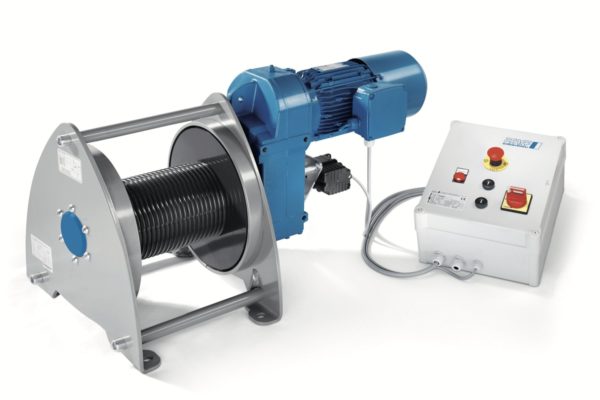

Elektroseilwinde BETA SL (250-2.000 kg)

Kategorie: Elektro- & Druckluftseilwinden

Elektroseilwinden der Baureihe BETA SL werden zum Heben, Ziehen und Positionieren von Lasten eingesetzt. Die bewährte Technik und vorgegebene Ausstattungsmerkmale machen die Winde zum idealen Produkt für Standardanwendungen.

Ausstattung und Verarbeitung

  • Die elektrisch lüftende Federdruckscheibenbremse hält die Last auch bei Stromausfall sicher.
  • Kräftige Drehstrom-Antriebe für Mehrbereichsspannung 380 – 420V, 50Hz oder 440 – 460V, 60Hz. Motorschutzart IP 55, Einschaltdauer 40 % ED.
  • Elektronischer Überlastschutz ab 1.000 kg Traglast serienmäßig.
  • Das wartungsfreie, im Ölbad laufende Stirnradgetriebe mit Schrägverzahnung, gefrästen und geschliffenen Zahnrädern sorgt für besondere Laufruhe.
  • Seiltrommel in gerillter Ausführung, mit großer Seilaufnahme.
  • Variabler Seileinlauf.
  • Die Geräte sind schützgesteuert (inkl. Getriebeendschalter).
  • Entsprechend der DGUV Vorschrift 55 (Winden, Hub- und Zuggeräte).

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

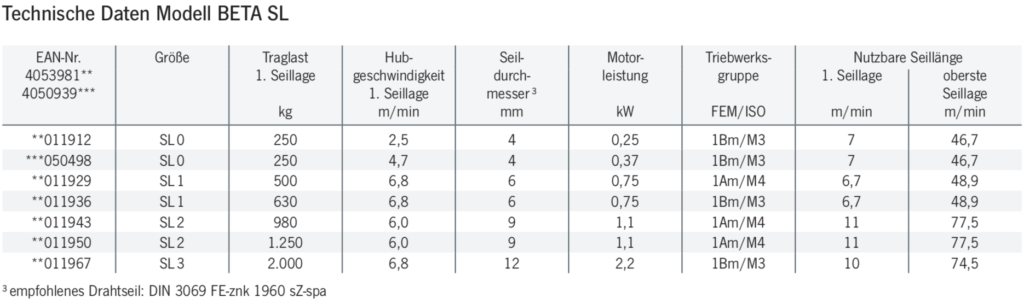

NameArtikelnrTraglast 1. Lage (kg)Hubgeschwindigkeit 1. Lage (m/min)Seildurchmesser (mm)Nutzbare Seillänge 1. Lage (m)Nutzbare Seillänge oberste Lage (m)hf:att:pa_traglast-1-lagehf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_seildurchmesserhf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-der-kettenstraengehf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kettenabmessung-d-x-thf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-maxhf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeithf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
Größe SL 040539810119122502,54746,7
2502547467
Größe SL 040509390504982504,74746,7
2504747467
Größe SL 140539810119295006,866,748,9
50068667489
Größe SL 140539810119366306,866,748,9
63068667489
Größe SL 24053981011943980691177,5
9806911775
Größe SL 240539810119501250691177,5
12506911775
Größe SL 3405398101196720006,8121074,5
2000681210745
