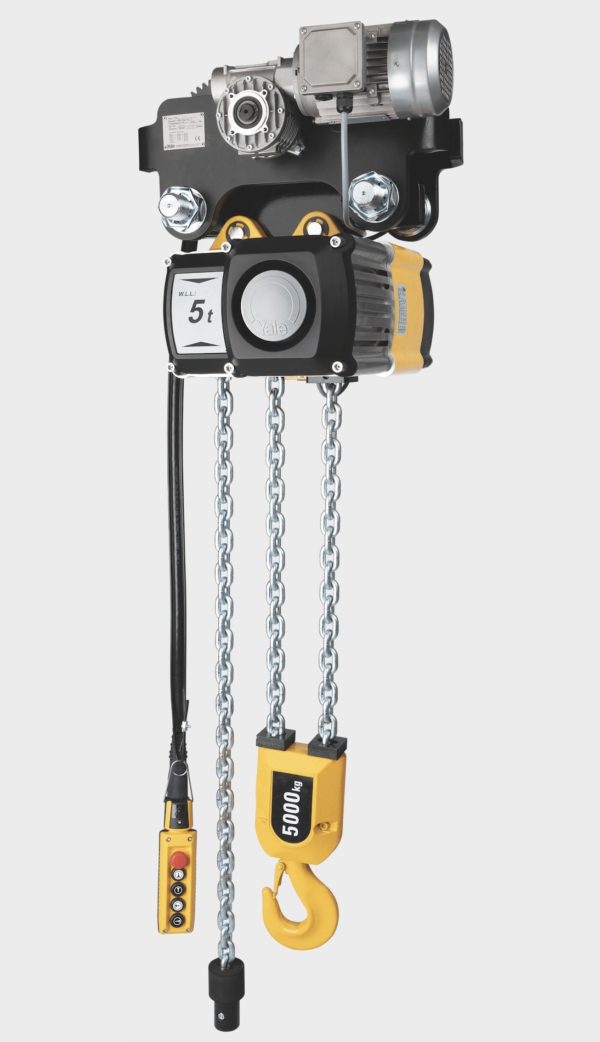

Elektrokettenzug CPV/CPVF (250-2.000 kg)

Kategorie: Elektro- & Druckluftkettenzüge

Der Elektrokettenzug Modell CPV verbindet modernes Design mit technischer Innovation. Die robuste Bauweise zeichnet die Modellreihe für eine Vielzahl von Anwendungen aus.

Die integrierten Betriebsendschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.

Ausstattung und Verarbeitung

  • Triebwerksgruppe 1 Am/M4 bzw. 1 Bm/M3 (nur bei 230 V, 1 Phase, 50 Hz).
    Bei Bedarf (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) kann das Modell CPV auch bis zur Triebwerksgruppe 3m/M6 eingestuft werden.
  • Hauptschütz als Standard, für eine erhöhte Sicherheit.
  • Erhöhte Betriebssicherheit durch 42 V Steuerspannung (Schützsteuerung) und einen gekapselten Steuerschalter in IP 65.
  • 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
  • Einschaltdauer 50 % ED bei einer Geschwindigkeit.
  • Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher.
  • Standard Betriebsspannung: Eurospannung 400 V, 3 Phasen, 50 Hz.
  • Motoren gemäß VDE 0530 in Schutzart IP 55, gegen Eindringen von Staub und Strahlwasser.
  • Die von außen einstellbare Sicherheitsrutschkupplung ist so angeordnet, dass eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
  • Das serienmäßige, im Ölbad (Fettschmierung bei Modell CPV/F 2-8) laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.
  • Aufhängebügel für kompakte Baumaße und leichten Einbau in geschlossene Ösenkonstruktionen.
  • Kettenführung aus Stahl, bei Modell CPV/F 2-8 aus hochfestem thermoplastischem Kunststoff (POM).

Optional

  • Lastkette aus rost- und säurebeständigem Stahl (ohne Traglastreduzierung)
  • Traghaken
  • Flexibler Kettenspeicher
  • Andere Betriebsspannungen
  • Zähler für Betriebsstunden und Schaltungen
  • Funkfernsteuerung
  • Synchronsteuerung für den Betrieb mit mehreren Geräten
  • Manuelle oder elektrische Fahrwerke
  • Schleppkabel-Stromzuführung
  • Anbindung für Kranschienensysteme

INFO

Auch als 230 V, 1 Ph, 50 Hz (25 % ED) erhältlich. Wahlweise mit Elektrofahrwerk.
Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.

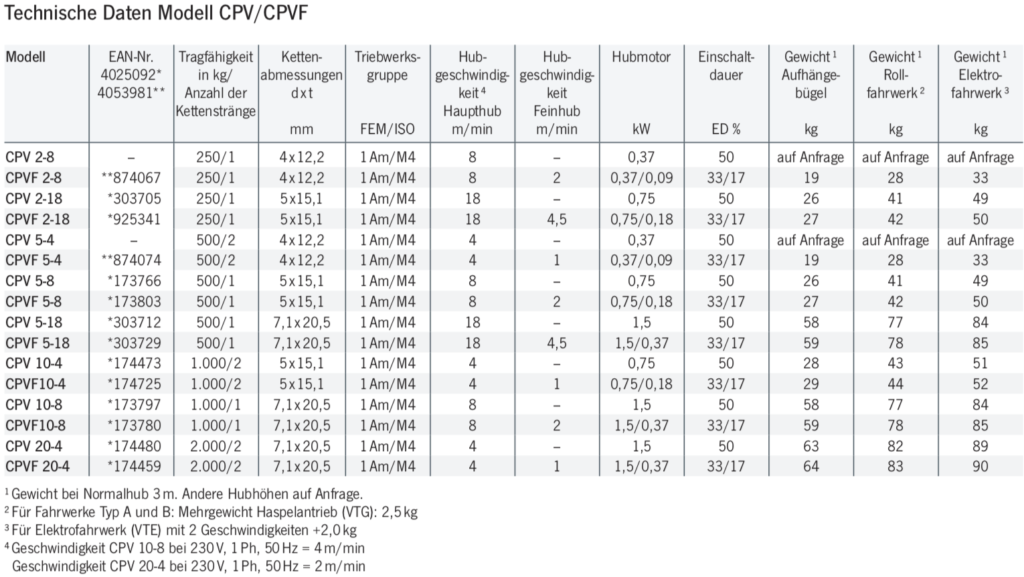

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeKettenabmessung d x t (mm)Hubgeschwindigkeit Haupthub m/minHubgeschwindigkeit Feinhub m/minhf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_kettenabmessung-d-x-thf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
CPV 2-8-25014x12,28-
25014x12281254
CPVF 2-8405398187406725014x12,282
25014x12282
CPV 2-18402509230370525015x15,118-
25015x151181254
CPVF 2-18402509292534125015x15,1184,5
25015x1511845
CPV 5-450024x12,24-
50024x12241254
CPVF 5-4405398187407450024x12,241
50024x12241
CPV 5-8402509217376650015x15,18-
50015x15181254
CPVF 5-8402509217380350015x15,182
50015x15182
CPV 5-18402509230371250017,1x20,518-
500171x205181254
CPVF 5-18402509230372950017,1x20,5184,5
500171x2051845
CPV 10-44025092174473100025x15,14-
100025x15141254
CPVF 10-44025092174725100025x15,141
100025x15141
CPV 10-84025092173797100017,1x20,58-
1000171x20581254
CPVF 10-84025092173780100017,1x20,582
1000171x20582
CPV 20-44025092174480200027,1x20,54-
2000271x20541254
CPVF 20-44025092174459200027,1x20,541
2000271x20541

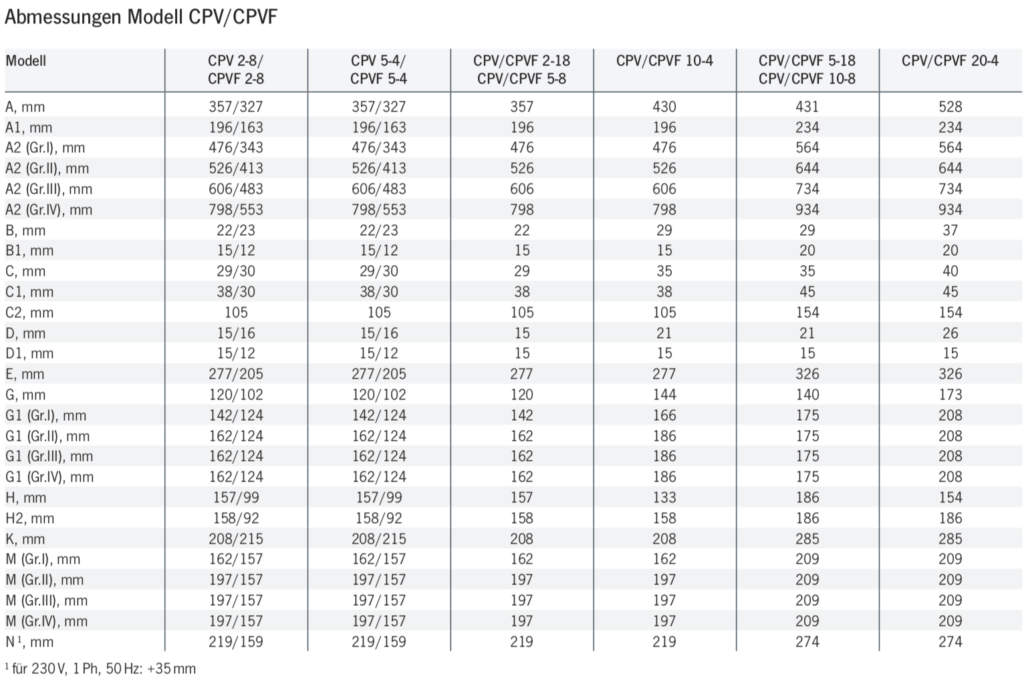

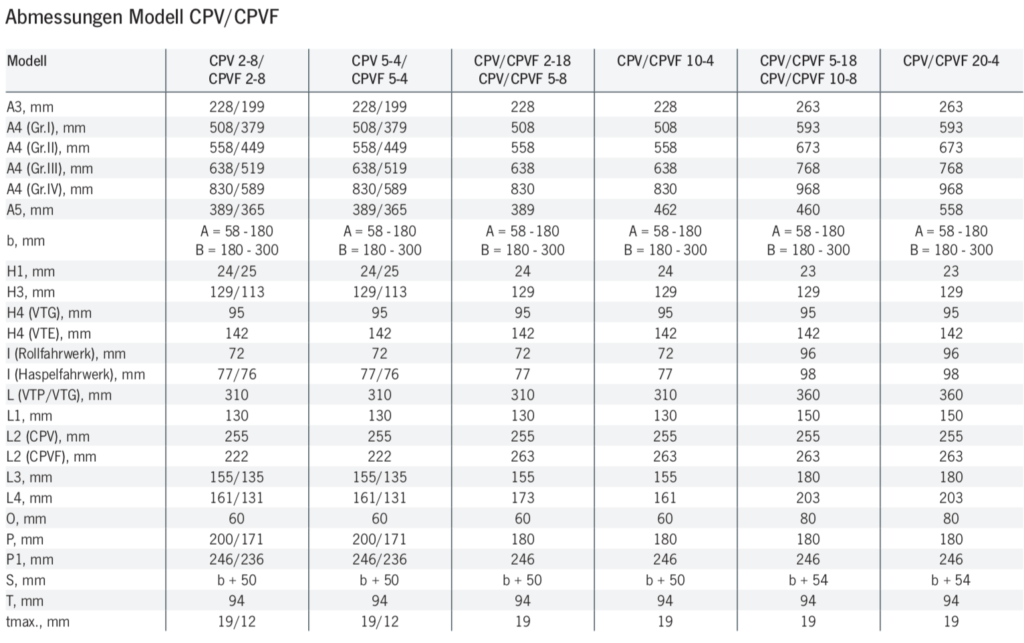

Details

CPV/CPVF mit Aufhängebügel, 250-1.000 kg, einstrangig
CPV/CPVF mit Aufhängebügel, 500-2.000 kg, zweistrangig
CPV/CPVF mit Traghaken 250-2.000 kg

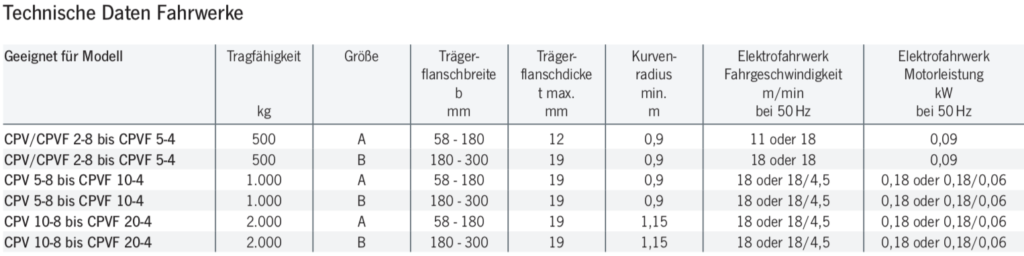

CPV/CPVF Festverbindung mit Roll- oder Haspelfahrwerk
CPV/CPVF Festverbindung mit Elektrofahrwerk
