Elektrokettenzug CPS (125-500 kg)

Kategorie: Elektro- & Druckluftkettenzüge

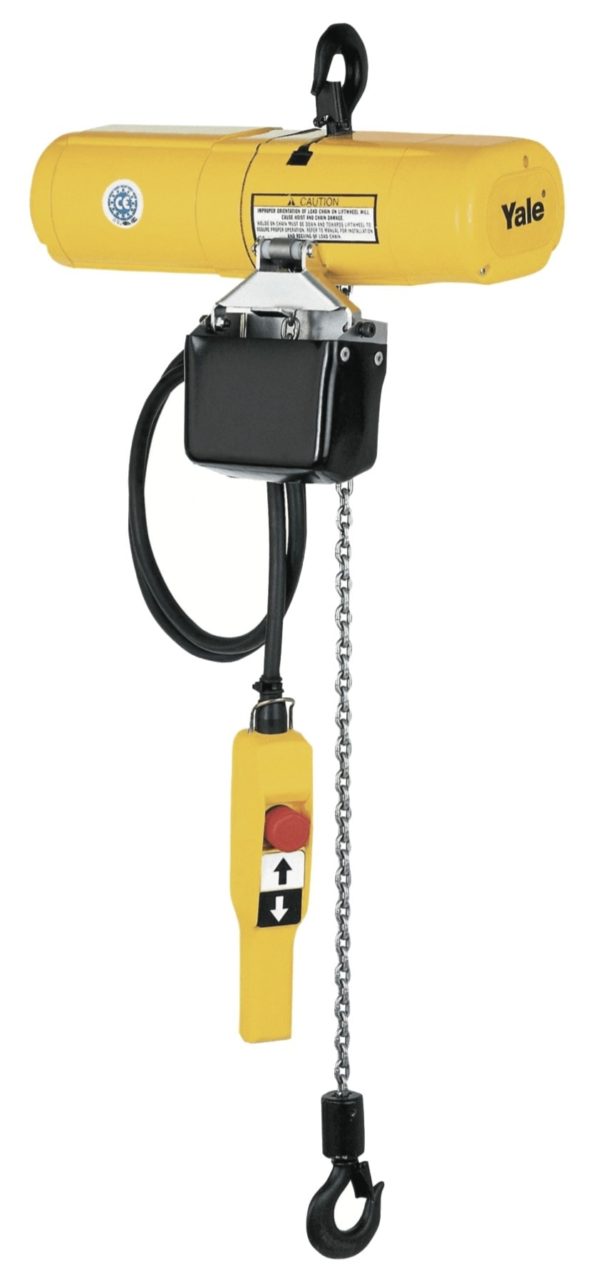

Das Modell CPS ist der kleinste und leichteste Yale Elektrokettenzug. Seine Zuverlässigkeit in Kombination mit seiner kompakten Bauform machen ihn zu einem idealen Gerät für den Montage-Einsatz im Bausektor, in Handwerksbetrieben und allen industriellen Anwendungen im Bereich kleiner und mittlerer Lasten.

Ausstattung und Verarbeitung

  • Triebwerksgruppe: 1 Am/M4 bzw. 1 Bm/M3 bei 230 V, 1 Phase, 50 Hz. Bei Bedarf kann das Modell CPS (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) höher eingestuft werden.
  • Die Geräte sind in der Standardausführung direkt gesteuert.
  • 2 Jahre Garantie (Verschleißteile ausgenommen).
  • Thermischer Überlastschutz als Standard über die ganze Baureihe.
  • Einschaltdauer 30 % ED bzw. 25 % ED bei 230 V, 1 Phase, 50 Hz.
  • Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher.
  • Standard Betriebsspannung:
    Eurospannung 400 V, 3 Phasen, 50 Hz bzw.
    bei 125 kg auch 230 V, 1 Phase, 50 Hz erhältlich.
  • Motoren in Schutzart IP 54, gegen Eindringen von Staub und Spritzwasser.
  • Gekapselter Steuerschalter in Schutzart IP 65, gegen das Eindringen von Staub und Strahlwasser.
  • Die belastbare als Rutschkupplung ausgelegte Überlastsicherung verhindert zuverlässig die Überlastung des Gerätes und erhöht somit die Lebensdauer.
  • Robustes, pulverbeschichtetes Gehäuse aus Aluminium.
  • Extrem geringe Bauhöhe für größtmögliche Einsatzflexibilität.
  • Die serienmäßig einsatzgehärtete, verzinkte, hochfeste Lastkette ist optimal auf das Lastkettenrad abgestimmt und garantiert damit hohe Sicherheit und sehr gute Verschleißeigenschaften entsprechend den derzeit gültigen nationalen und internationalen Normen.
  • Das 10-taschige Lastkettenrad sorgt für einen optimalen und verschleißarmen Kettenverlauf.
  • Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen.

Optional

  • Lastkette aus rost- und säurebeständigem Stahl (ohne Traglastreduzierung)
  • Robuster Kettenspeicher
  • Schützsteuerung 48 V
  • Manuelle oder elektrische Fahrwerke
  • Schleppkabel-Stromzuführung

INFO

Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

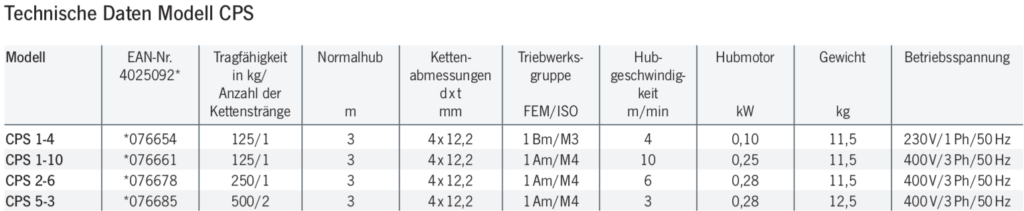

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeKettenabmessung d x t (mm)Hubgeschwindigkeit m/minGewicht (kg)hf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_kettenabmessung-d-x-thf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_gewichthf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
CPS 1-4402509207665412514x12,2411,5
12514x1224115
CPS 1-10402509207666112514x12,21011,5
12514x12210115
CPS 2-6402509207667825014x12,2611,5
25014x1226115
CPS 5-3402509207668550024x12,2312,5
50024x1223125-2
