Elektrokettenzug CPE /CPEF (1.600-10.000 kg)

Kategorie: Elektro- & Druckluftkettenzüge

Die Geräte der Baureihe CPE sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer.
Durch die klare Aufteilung der Bauelemente (3-Komponentenaufbau) ist eine einfache und kosten- günstige Wartung gewährleistet.

Ausstattung und Verarbeitung

  • Triebwerksgruppe 1 Am/M4, ausgenommen CPE(F) 20-8, CPE(F) 30-5 und CPE(F) 40-4 Triebwerksgruppe 1 Bm/M3.
    Direktsteuerung oder 42 V Schützsteuerung.
  • 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
  • Ausgerüstet mit Motor-Überhitzungsschutz durch Bi-Metallfühler, aktivierbar bei Schützsteuerung.
  • Einschaltdauer 40 % ED bei einer Geschwindigkeit.
  • Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
    Standard Betriebsspannung: Eurospannung 400 Volt, 3 Phasen, 50 Hz.
  • Motor in Schutzart IP54, Isolationsklasse F, gegen Eindringen von Staub und Spritzwasser.
  • Gekapselter Steuerschalter in Schutzart IP 65, gegen das Eindringen von Staub und Spritzwasser.
  • Das 5-taschige Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt und garantiert einen ruhigen und exakten Lauf der Lastkette.
  • Das serienmäßige, im Ölbad laufende Planetengetriebe sorgt für besondere Laufruhe.
  • Geschmiedete Trag- und Lasthaken aus alterungs- beständigem hochlegiertem Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen.
  • Die serienmäßig einsatzgehärtete, verzinkte, hochfeste Lastkette ist optimal auf das Lastkettenrad abgestimmt und garantiert damit hohe Sicherheit und sehr gute Verschleißeigenschaften entsprechend den derzeit gültigen nationalen und internationalen Normen.

Optional

  • Lastkette aus rost- und säurebeständigem Stahl
  • Traghaken um 90° gedreht
  • Flexibler Kettenspeicher
  • Sonderspannungen
  • Betriebsendschalter (in Verbindung mit Schützsteuerung).
  • Motor mit rostfreier Bremse
  • Funkfernsteuerung
  • Synchronsteuerung für den Betrieb mit mehreren Geräten.
  • Manuelle oder elektrische Fahrwerke
  • Anbindung mit Fahrwerk – niedrige Bauhöhe
  • Schleppkabel-Stromzuführung

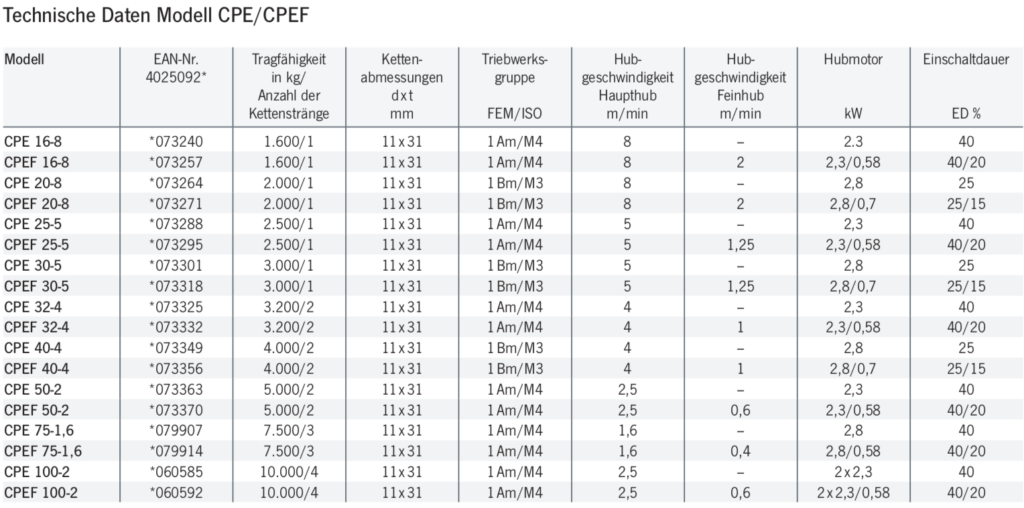

Varianten

Auf kleineren Bildschirmen werden nicht alle Eigenschaften angezeigt. Klicken Sie auf das grüne Plus am Anfang der Zeile.

NameArtikelnrTragfähigkeit (kg)Anzahl der KettensträngeKettenabmessung d x t (mm)Hubgeschwindigkeit Haupthub m/minHubgeschwindigkeit Feinhub m/minhf:att:pa_tragfaehigkeithf:att:pa_anzahl-der-kettenstraengehf:att:pa_kettenabmessung-d-x-thf:att:pa_hubgeschwindigkeit-haupthubhf:att:pa_hubgeschwindigkeit-feinhubhf:att:pa_abmessung-lbhhf:att:pa_abmessungenhf:att:pa_abmessungen-mmhf:att:pa_antriebsmomenthf:att:pa_antriebsmoment-maxhf:att:pa_anzahl-magnetehf:att:pa_anzahl-raederhf:att:pa_arbeitsbreite-zhf:att:pa_ausfuehrunghf:att:pa_bandbreitehf:att:pa_bandlaengehf:att:pa_bauhoehehf:att:pa_bedienunghf:att:pa_bereifunghf:att:pa_breitehf:att:pa_bruchlasthf:att:pa_druckliniehf:att:pa_durchmesserhf:att:pa_erforderliche-kurbelkrafthf:att:pa_fahrgeschwindigkeit-m-minhf:att:pa_fahrwerkhf:att:pa_farbehf:att:pa_flachmaterial-laengehf:att:pa_flachmaterial-tragfaehhf:att:pa_flanschbreite-mmhf:att:pa_fuer-bandbreitehf:att:pa_gabelaussenabstandhf:att:pa_gabelzinkenlaengehf:att:pa_gewichthf:att:pa_gewicht-bei-normalhub-3m-kghf:att:pa_gewicht-bei-normalhub-kghf:att:pa_greifbereich-zhf:att:pa_greifweitehf:att:pa_grenzlasthf:att:pa_groesehf:att:pa_gurtbreitehf:att:pa_hakenweghf:att:pa_handkraft-bei-nennlast-danhf:att:pa_hebelkraft-bei-nennlasthf:att:pa_hebellaengehf:att:pa_hoehehf:att:pa_hubhf:att:pa_hub-hebelumdrehunghf:att:pa_hub-je-1m-abhaspelung-mmhf:att:pa_hubgeschwindigkeit-1-lagehf:att:pa_hubgeschwindigkeit-m-minhf:att:pa_hubgeschwindigkeit-nennlasthf:att:pa_hubgeschwindigkeit-o-lagehf:att:pa_hubkraft-bei-nennlasthf:att:pa_hublasthf:att:pa_kurbellaengehf:att:pa_kurvenradius-minhf:att:pa_ladeflaeche-vornehf:att:pa_laengehf:att:pa_laenge-festendehf:att:pa_laenge-losendehf:att:pa_mass-chf:att:pa_mass-dhf:att:pa_mass-ehf:att:pa_materialstaerke-minhf:att:pa_maultiefehf:att:pa_maulweitehf:att:pa_messbereich-thf:att:pa_motorleistung-kwhf:att:pa_neigungswinkelhf:att:pa_nennlasthf:att:pa_nutzbare-seillaenge-1-lagehf:att:pa_nutzbare-seillaenge-maxhf:att:pa_nutzbare-seillaenge-o-lagehf:att:pa_passend-rundschlingenhf:att:pa_plattformbreitehf:att:pa_plattformhoehehf:att:pa_plattformlaengehf:att:pa_prueflast-kghf:att:pa_raeder-durchmesserhf:att:pa_raederdurchmesserhf:att:pa_rundmaterial-durchmesserhf:att:pa_rundmaterial-laengehf:att:pa_rundmaterial-tragfaehigkeithf:att:pa_schlepplasthf:att:pa_seilauszughf:att:pa_seildurchmesserhf:att:pa_seilvorschub-pro-doppelhubhf:att:pa_seilzuglast-umlenkung-180hf:att:pa_seilzuglast-umlenkung-90hf:att:pa_senkgeschwindig-nennlasthf:att:pa_traegerflaschenbreite-mmhf:att:pa_traegerflaschendicke-t-maxhf:att:pa_tragfaehigkeit-auf-dem-hornhf:att:pa_tragfaehigkeit-auf-klauehf:att:pa_tragfaehigkeit-maxhf:att:pa_tragfaehigkeit-minhf:att:pa_traglasthf:att:pa_traglast-1-lagehf:att:pa_traglast-oberste-lagehf:att:pa_triebwerksgruppehf:att:pa_trommeldurchmesser-mmhf:att:pa_trommellaengehf:att:pa_uebersetzunghf:att:pa_vierkantaufnahmehf:att:pa_wellendurchmesserhf:att:pa_wellenlaengehf:att:pa_zahnstangenlaengehf:att:pa_zu-oder-drucklasthf:att:pa_zugkrafthf:att:pa_zugoesehf:att:pa_zulaessige-zurrkrafthf:att:pa_zurrkraft-lc
CPE 16-840250920732401600111x318-
1600111x3181254
CPEF 16-840250920732571600111x3182
1600111x3182
CPE 20-840250920732642000111x318-
2000111x3181254
CPEF 20-840250920732712000111x3182
2000111x3182
CPE 25-540250920732882500111x315-
2500111x3151254
CPEF 25-540250920732952500111x3151,25
2500111x315125
CPE 30-540250920733013000111x315-
3000111x3151254
CPEF 30-540250920733183000111x3151,25
3000111x315125
CPE 32-440250920733253200211x314-
3200211x3141254
CPEF 32-440250920733323200211x3141
3200211x3141
CPE 40-440250920733494000211x314-
4000211x3141254
CPEF 40-440250920733564000211x3141
4000211x3141
CPE 50-240250920733635000211x312,5-
5000211x31251254
CPEF 50-240250920733705000211x312,50,6
5000211x312506
CPE 75-1,640250920799077500311x311,6-
7500311x31161254
CPEF 75-1,640250920799147500311x311,60,4
7500311x311604
CPE 100-2402509206058510000411x312,5-
10000411x31251254
CPEF 100-2402509206059210000411x312,50,6
10000411x312506

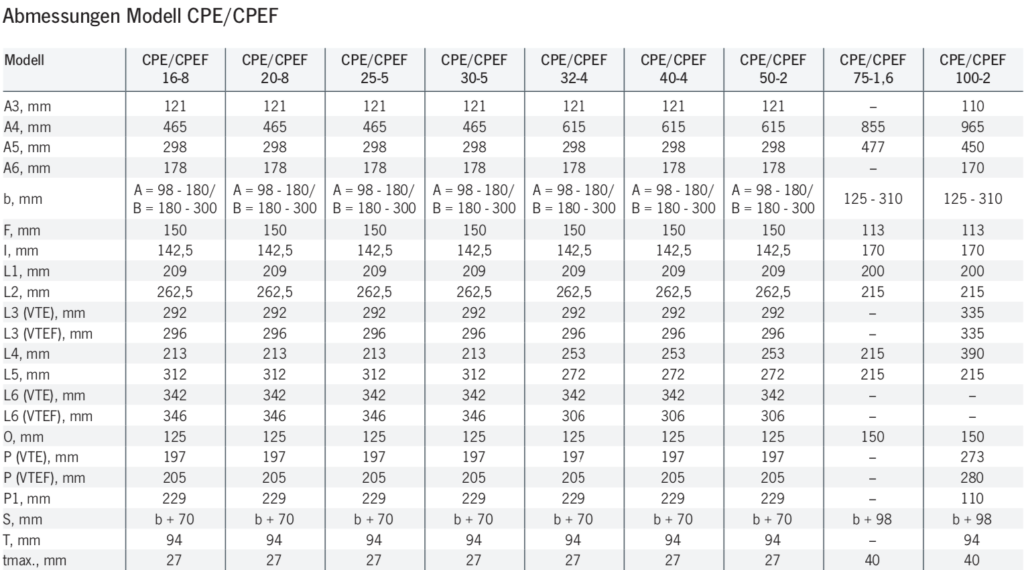

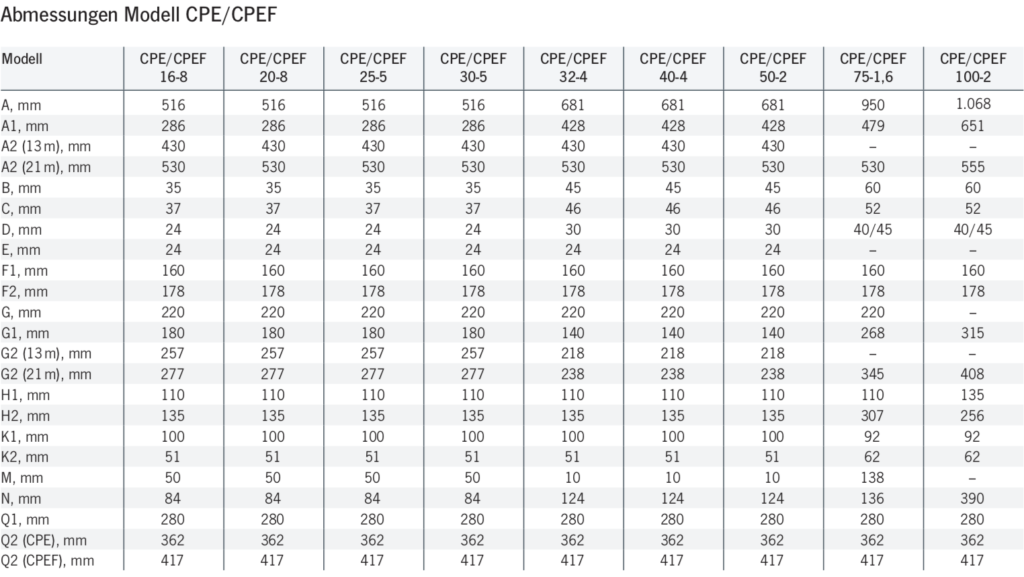

Details

CPE/CPEF mit Traghaken, 1.600-3.000 kg, einstrangig
CPE/CPEF mit Traghaken, 3.200-5.000 kg, zweistrangig
CPE/CPEF 75-1,6 mit Traghaken, 7.500 kg
CPE/CPEF 100-2 mit Traghaken, 10.000 kg

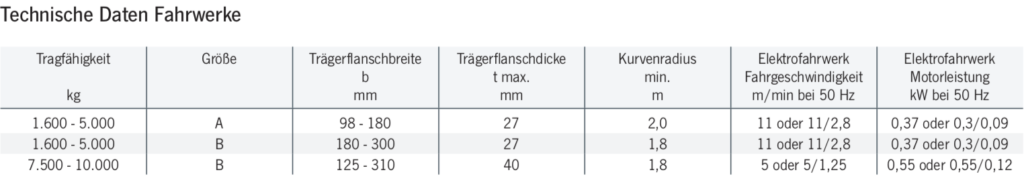

CPE/CPEF Festverbindung mit Roll- oder Haspelfahrwerk

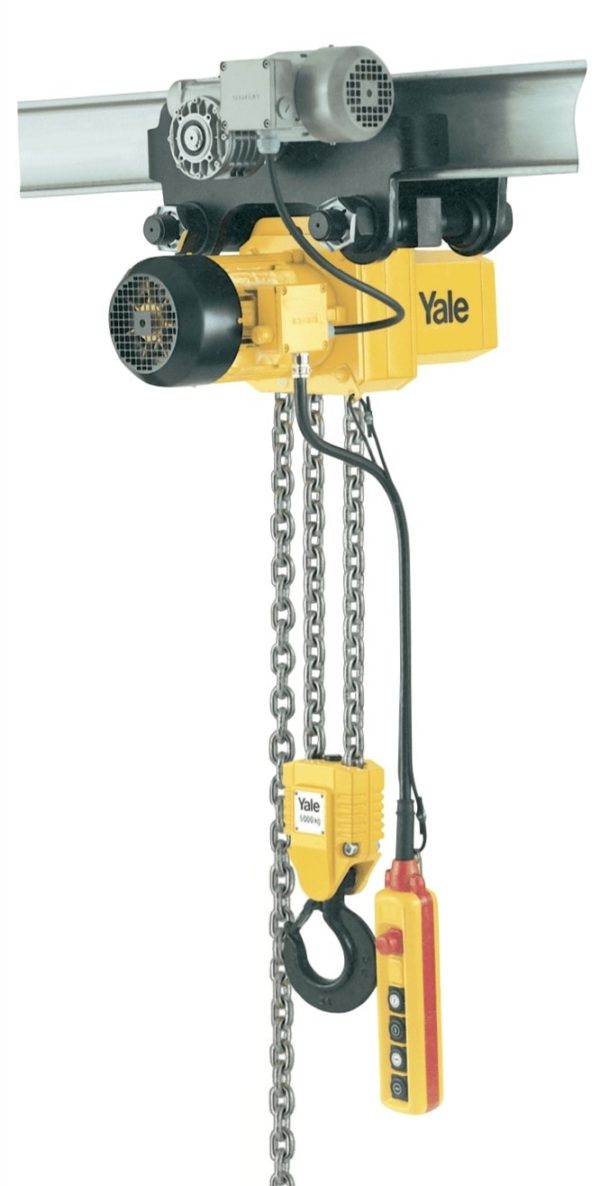

CPE/CPEF Festverbindung mit Elektrofahrwerk
CPE/CPEF Festverbindung mit Haspelfahrwerk, 7.500 kg
COE/CPEF Festverbindung mit Elektrofahrwerk, 10.000 kg
